频率和脉宽可独立调整的脉冲信号源(CD4011)

2017-05-23 10:28

关键词：信号发生电路 CD4011

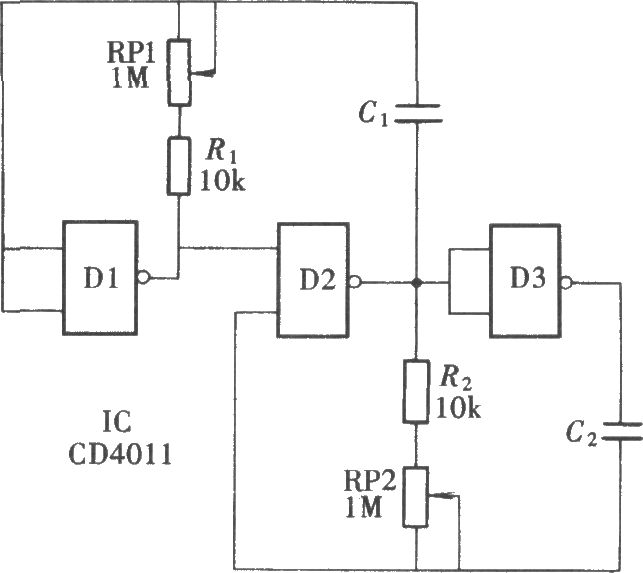

一般的脉冲发生器在调整其振荡频率时，它的信号脉宽也随之改变。反之，当需要改变脉宽时，振荡频率也发生了改变。本电路可使脉冲的脉宽和频率单独调整，互不影响。其电路如图所示。

频率和脉宽可独立调整的脉冲信号源(CD4011)

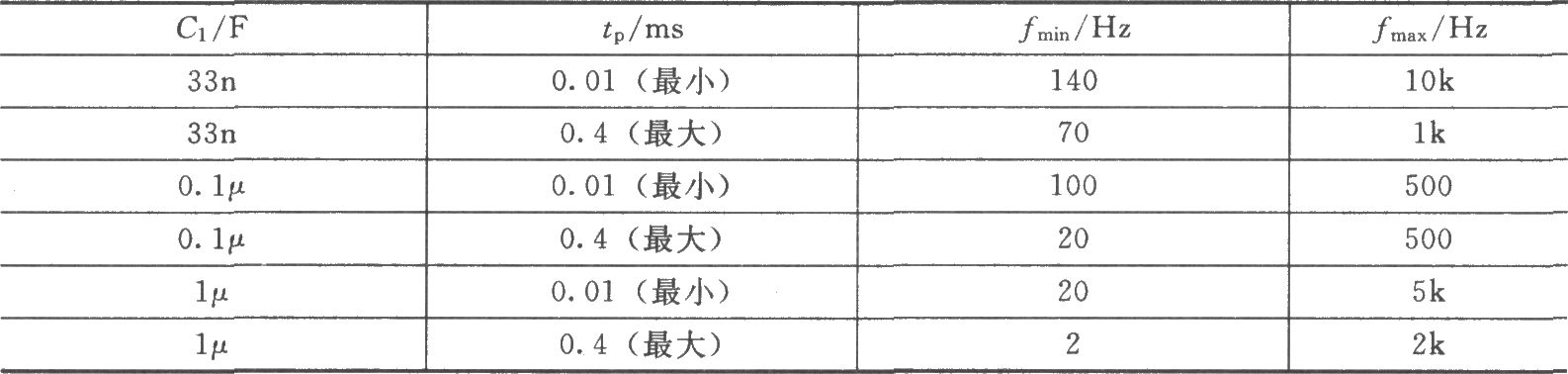

振荡频率与脉宽表:

频率和脉宽可独立调整的脉冲信号源(CD4011)

频率和脉宽可独立调整的脉冲信号源(CD4011)
