由CD4011构成的逻辑脉冲发生器

2017-05-23 10:31

关键词：信号发生电路 CD4011

4270-1

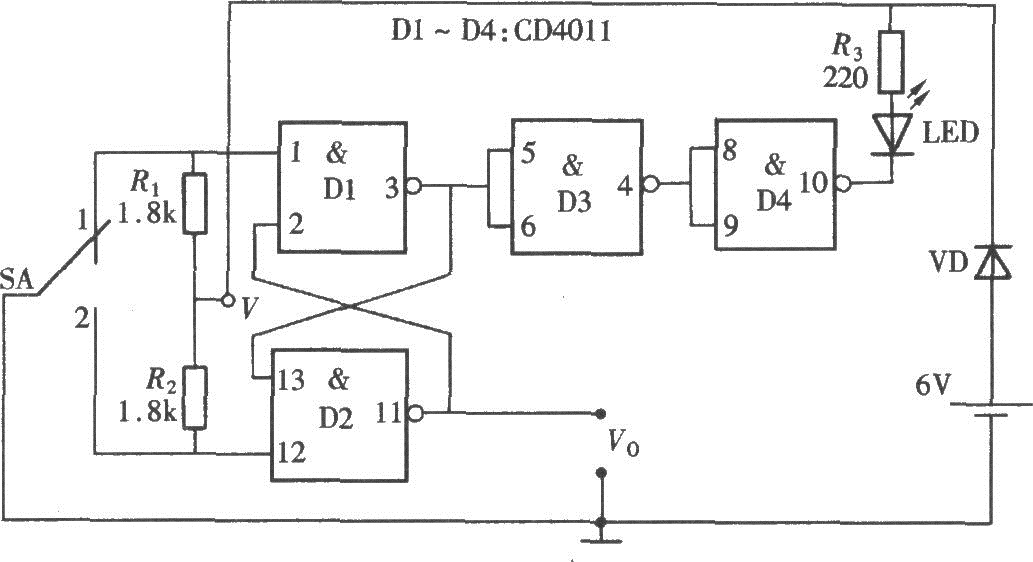

逻辑脉冲发生器可根据需要输正向或负向的逻辑脉冲，其电路组成如图所示。该电路由一只四-二输入端与非门CD4011组成，其中由门Dl、D2组成一个RS触发脉冲，D3、D4用作反相器，它将Dl的输出端隔离并反相后驱动一只发光二极管，用来指示输出脉冲的逻辑状态。
