由CD4093组成的脉冲和脉冲串发生器

2017-05-23 10:33

关键词：信号发生电路脉冲串发生器

由CD4093组成的脉冲和脉冲串发生器

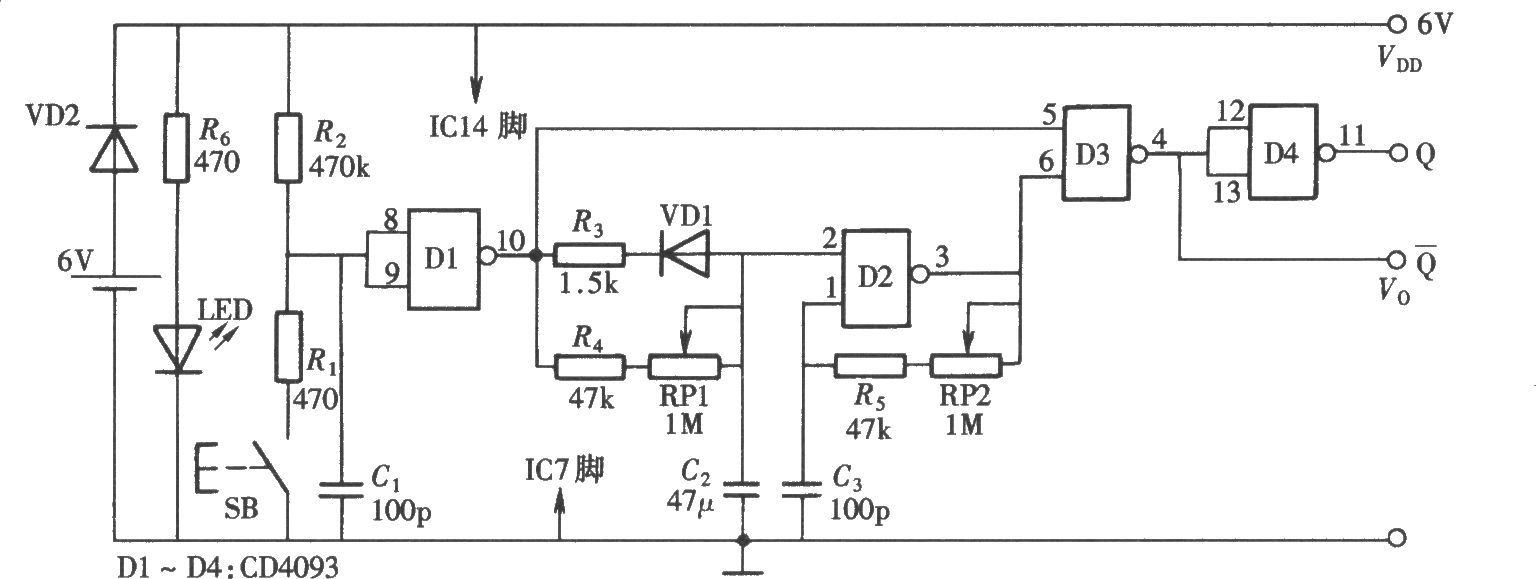

脉冲和脉冲串发生器主要由一只四-二输入端施密特触发器CD4093和一只按钮开关组成。当按动一次按钮后，电路输出一个单脉冲，当按下按钮保持一段时间时，电路就会输出脉冲串，电路组成如图所示。本电路由按钮开关、输入控制电路、脉冲振荡器和脉冲输出电路组成。
