高压发生器(NE555)

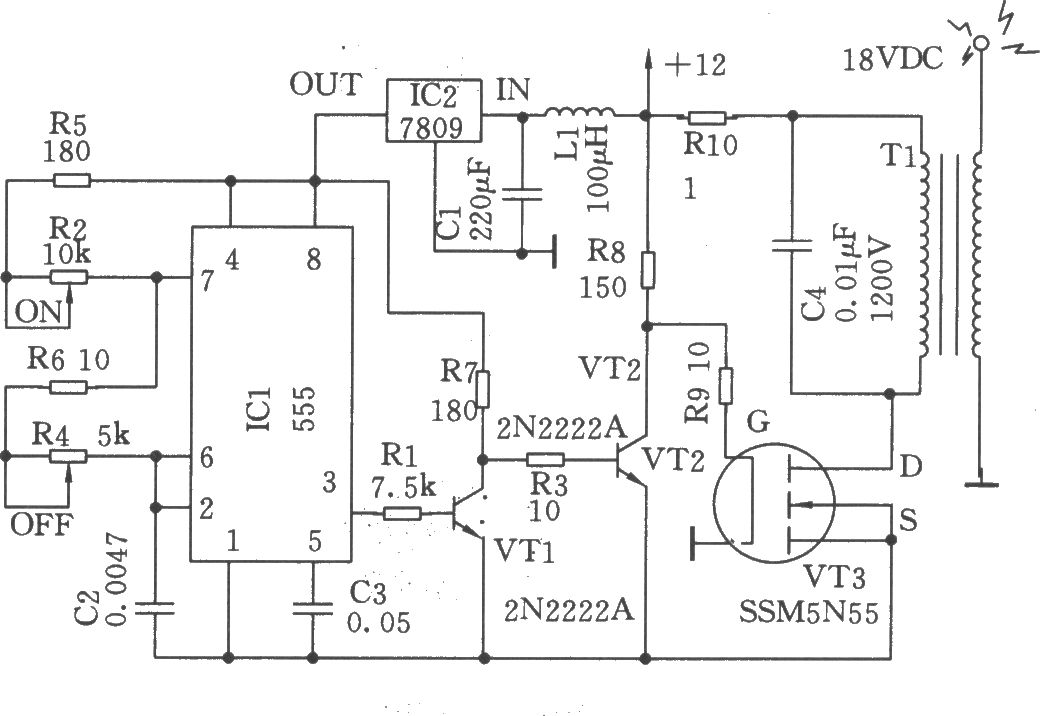

如图所示为高压发生器电路。这种高压发生器适用于需要高电压，小电流的场合，可获得数千伏至数万伏的高压。它由脉冲发生器、驱动器和高压变压器组成。脉冲发生器利用一个555定时器产生连续的脉冲串到VT1。VT1作为缓冲器，起到隔离IC1和VT3栅极的高空抗负载的作用。电阻R1和R3、R2和R4调节ICl③脚的输出脉冲频率。该脉冲串控制VT3的通断，在T1的初级产生高频交变磁场，从而在T1的次级产生所需的高频、高压电流。Tl可采用现成的黑白电视机中的行输出变压器。
