直流负高压发生器

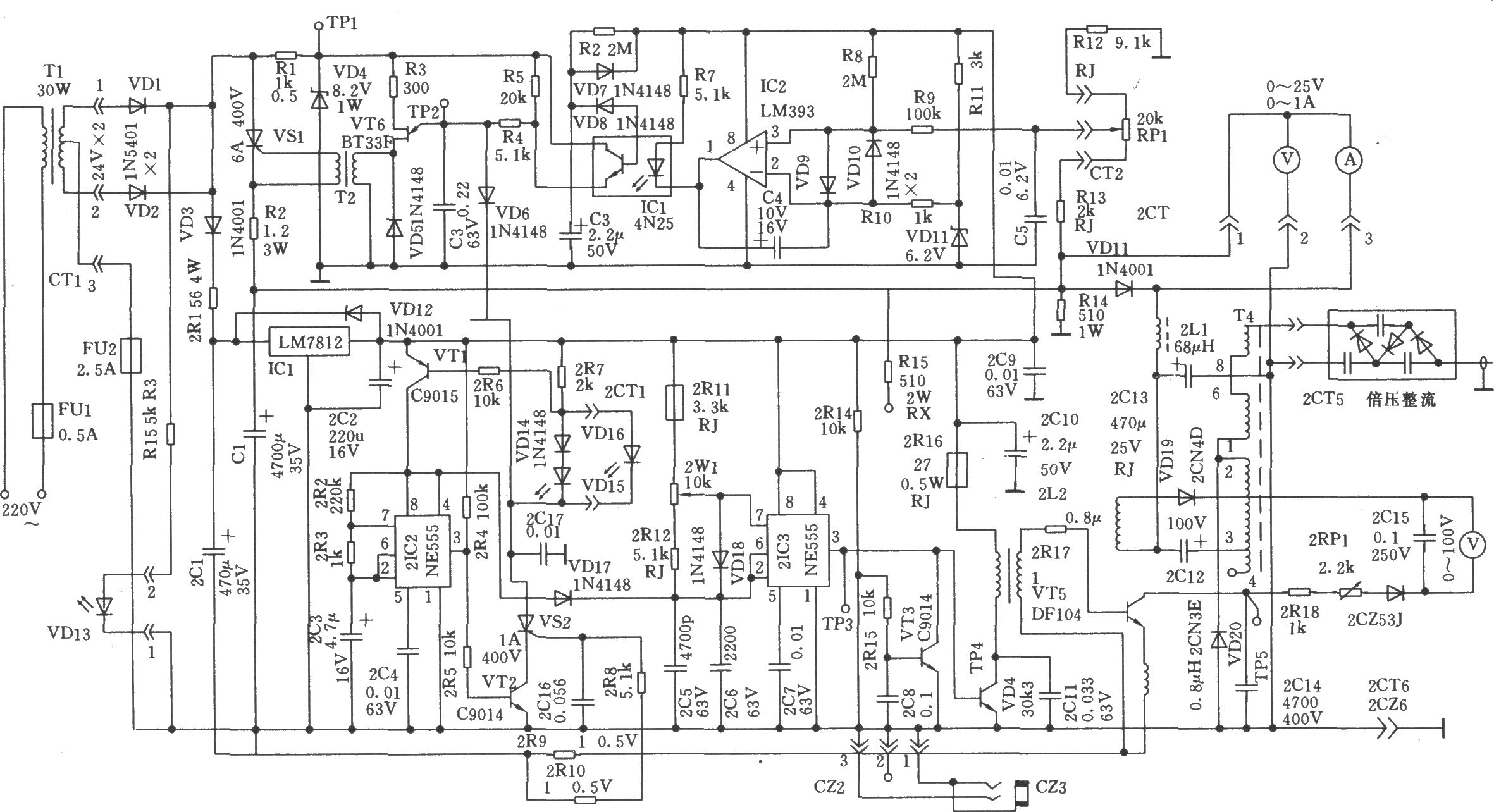

如图所示的直流负高压发生器是专为高压静电喷涂设备而设计的。该电路体积小，功耗低，输出的负高压稳定且连续可调，最高可输出直流10万伏特高压。具有过载保护自停、自动恢复功能。 元件选择： T1为30～40W、2×24V电源变压器。T2、T3为黑白电视机行推动变压器。T4为17英寸黑白电视机分立式行输出变压器。VT5可选用3DDl5D、3JL06等。RPl为20k12的多圈电位器。倍压箱中的硅柱耐压应在20kV以上。电容选用日产510pF／30kΩ的。其它元件参数值如图标注选用。
