高压脉冲发生器

2016-07-05 15:37

关键词：脉冲

高压脉冲发生器

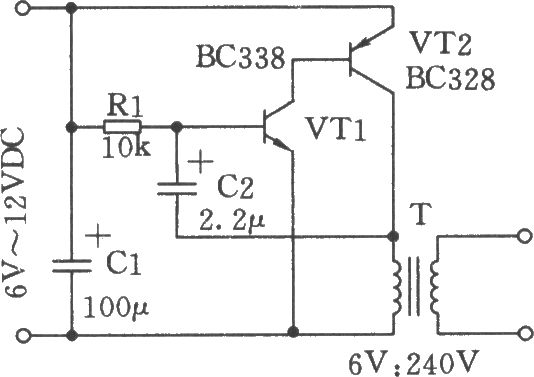

如图所示电路利用6V～12V直流电源可产生一高压脉冲。电路中三极管VTl、VT2构成了一振荡器，产生频率为3Hz的直流脉冲电压，并输出变压比为6V：240V升压器的初级线圈，在每个脉冲结束时，相应地在变压器的次级线圈产生一高电压。脉冲的重复频率可通过选择C2、Rl值进行调整。本电路在警棍中使用时，可采用铅酸电池。
