用CD4046组成的高精度频率合成器

2017-06-09 15:08

关键词：信号发生电路 CD4046

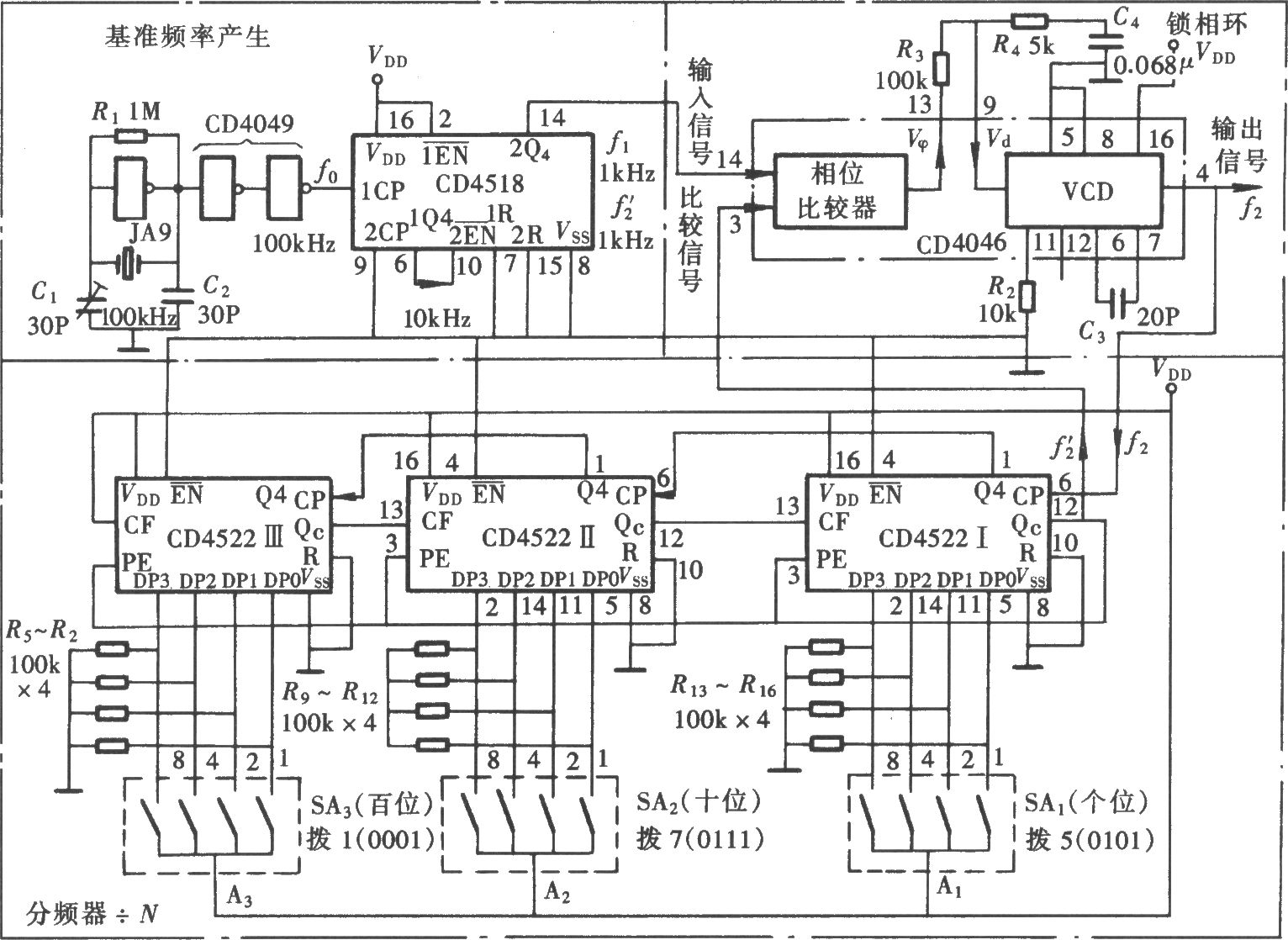

如图所示的频率合成器是一个实用型频率合成器，它采用高稳定度的石英晶体振荡器，产生一个l00kHz的矩形脉冲，通过分频器将其分成lkHz，作为频率合成器的基准频率。该频率合成器通过预置开关的预置，可输出1～999kHz之间，间隔为lkHz的999种标准频率，有很高的实用价值。

用CD4046组成的高精度频率合成器

用CD4046组成的高精度频率合成器
