CH7555构成的四倍频电路

2017-06-09 15:12

关键词：信号发生电路 CH7555

CH7555构成的四倍频电路

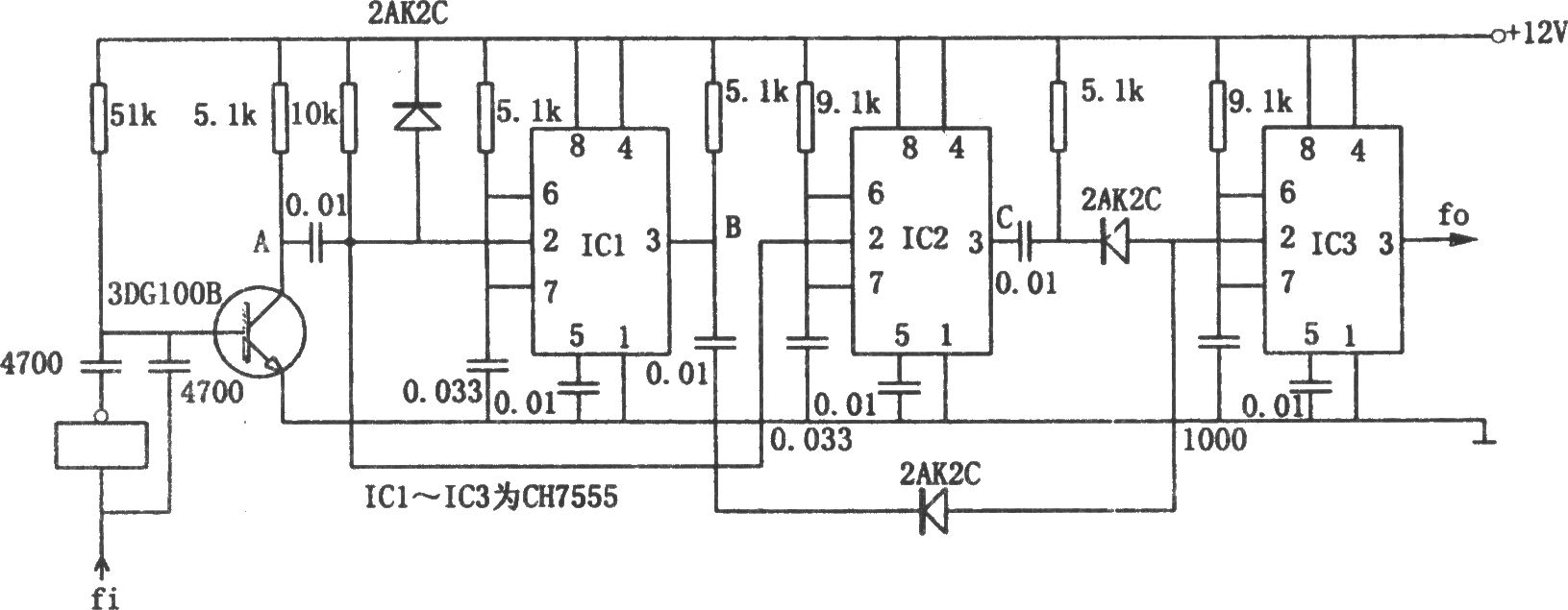

如图所示为四倍频电路。该电路是由3块CH7555定时器构成的倍频电路。对称方波fi输入后，经反相器和晶体管产生二倍频。该信号同时去触发CH7555组成的单稳电路，因此，在IC1和IC2的输出端产生两组不同宽度的脉冲，再利用它们的下降沿去触发IC3组成的单稳电路，在IC3的输出端即得四倍频输出。
