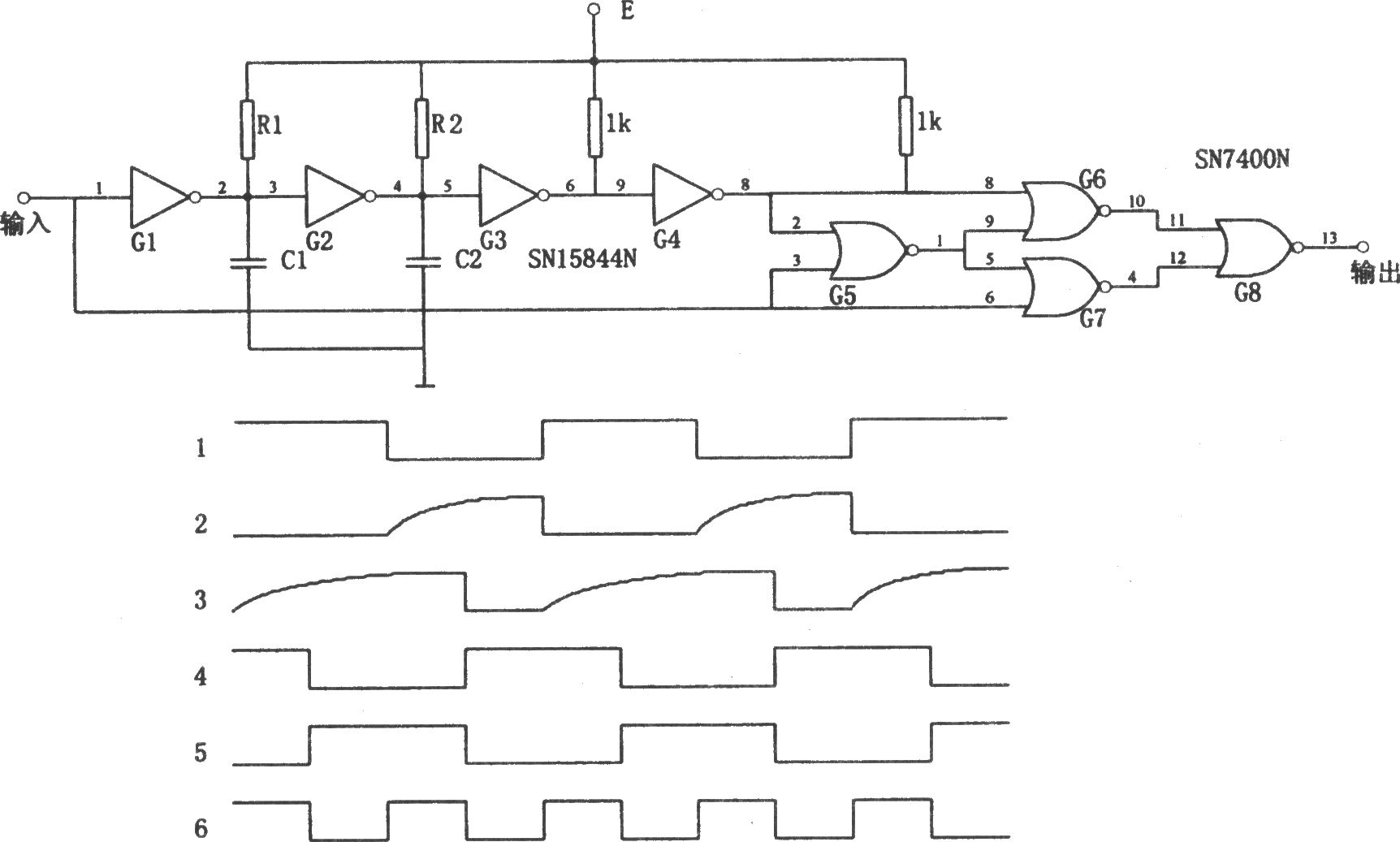

如图所示为方波倍频电路。该电路中，门G1为倒相器。输入信号经G1倒相后加到G2的输入端。当C1两端电压达到G2的阈值电压时，G2的输出变为逻辑“0”，这时C2通过G2迅速放电。
当输入信号回到逻辑“1”时，C1通过G1迅速放电，而C2又开始通过R2充电。当C2两端电压达到G3的阈值电压时，G3的输出变为逻辑“0”。
与非门G5、G6、G7和G8构成异或门。异或门的两输入端一个为“1”，另一个为“0”时，其输出为“1”；如果两个输入端逻辑状态相同。则输出为“0”。
由于SN15844N的输出级晶体管的集电极是开路的，所以G1～G4的输出端和电源之间需加电阻，才能构成C1和C2的充电回路。选择R1和R2时，必须使其阻值低于下一级输入阻抗。
如果输入波形不太对称，可以微调R1和R2的阻值。
可以根据需要，按上述电路构成方式加接同类电路进行多次倍频，直到某一个极限。该极限由G1～G4的传输延迟时间确定。
采用这种移相的方式，输出脉冲宽度随输入信号频率的变化而变化。在较宽的范围内，阈值电压可以使延迟时间变化25％或更多。
