简单的脉冲倍频器

2017-06-09 15:16

关键词：信号发生电路脉冲倍频器

简单的脉冲倍频器

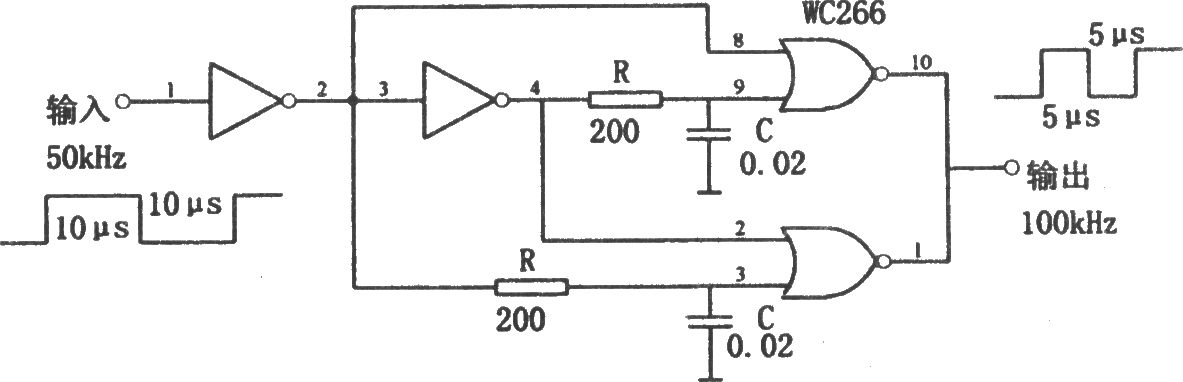

如图所示为简单的脉冲倍频电路。该电路是一个简单的脉冲倍频器，其输出脉冲宽度取决于时间常数RC。利用图示元件数值，输出脉冲宽度为输入脉冲周期的1／4。对于不同类型的集成电路，R和C的值是不同的。如果将两个相同电路串联，就可构成四倍频电路，但要求第二级的时间常数RC应减小一半。
