由CMOS组件构成的倍频器

2017-06-09 15:17

关键词：信号发生电路倍频器

由CMOS组件构成的倍频器

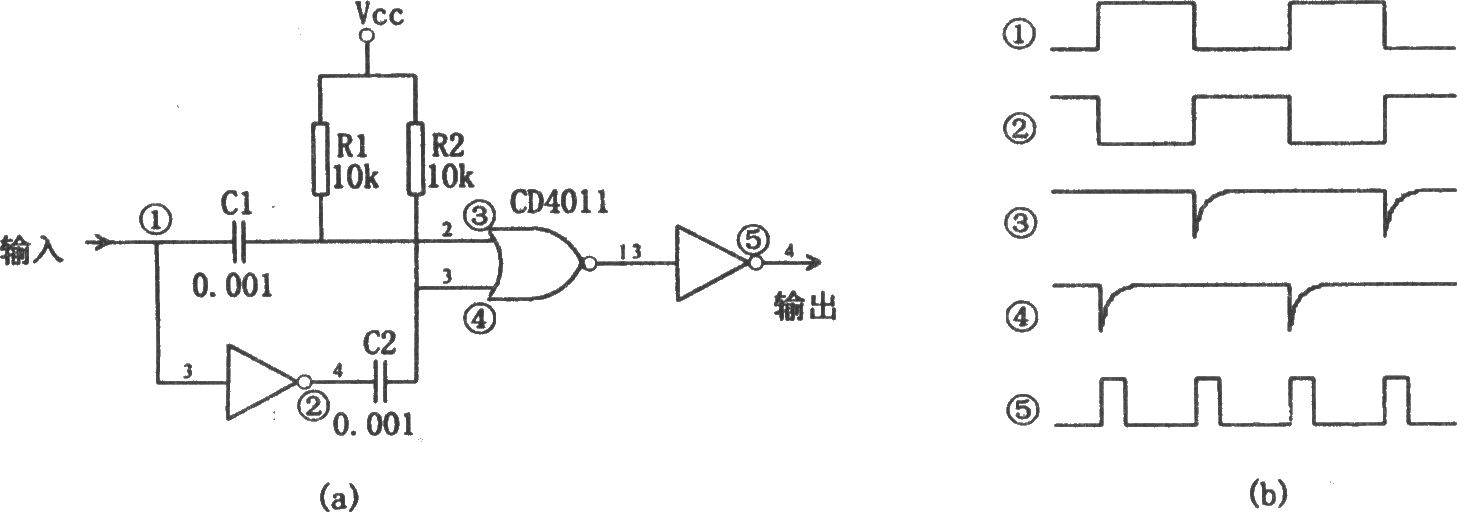

如图所示为由CMOS组件构成的倍频电路。该电路由CMOS组件构成2倍频器。如果用(N-1)个相同的电路串联，则可构成2N倍频电路。输入方波的前沿经R1、C1微分．并通过与非门和倒相器产生输出脉冲，而输入信号的后沿则是通过倒相后由R2、C2微分，再经与非门和倒相器产生输出脉冲，于是得到倍频输出。
