MC1596构成的150-300MHz倍频器

2017-06-09 15:17

关键词：信号发生电路倍频器

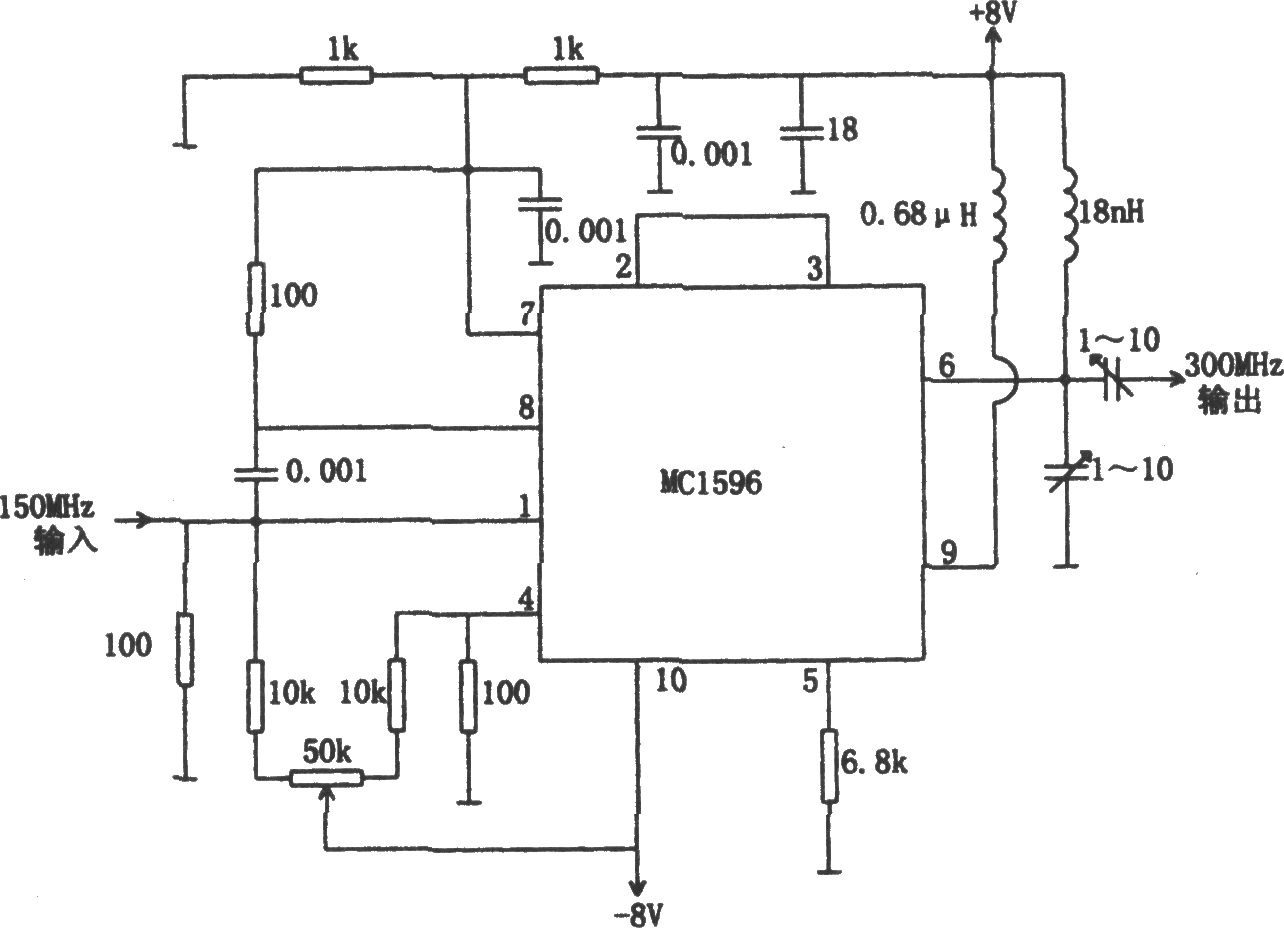

如图所示为150-300MHz倍频电路。电路采用MC1596平衡调制／解调器集成电路．其输入频率为150MHz，产生的输出频率为300MHz。MC1596有两个频率输入端(1脚和4脚)，而同一个150MHz输入加至两个输入端。调节50kΩ电位器可使两输入端接收到相等的信号电平。调节两个1～10pF的可变电容器，可使输出频率严格地为输入频率的二倍和波形失真最小。输入阻抗和输出阻抗近似为50Ω，输入信号电平的典型值为100mVrms(均方根值)，输出约为15mVrms。
