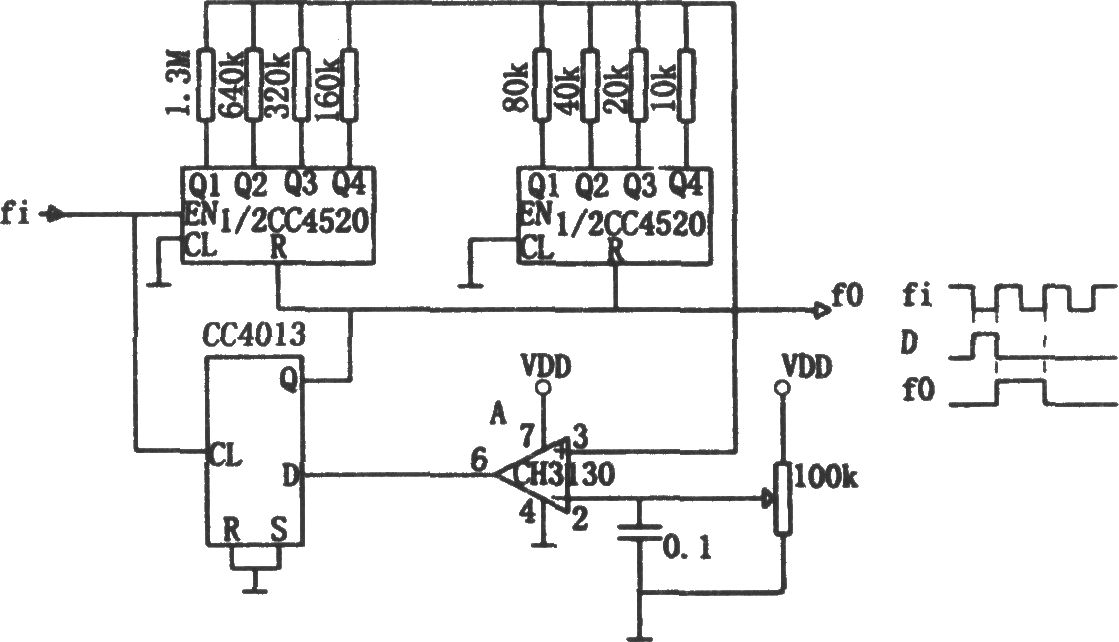

如图所示为用电位器调节的分频电路。该电路是用串行的D／A转换器将输入数据转换为电压值后，在与由电位器设定的基准电压进行比较，然后将比较器输出反馈到计数器复位端，得到分频脉冲。该电路的工作方式与传统的计数器反馈式的分频器有所不同，因为传统方式虽然很适合于固定的整数分频，但分频系数不易调节。本电路特别适合于要求在大范围内改变分频系数的场合。图中。CC4520是双四位二进制同步加法计数器，它与电阻网络配合，将输入脉冲变为阶梯波送到比较器CH3130的同相输入端。从计数器初始状态全零开始，经过n个脉冲，阶梯电压超过电位器设定的基准电压，比较器输出翻转为“1”。该高电平需等触发器的时钟端CL下一个上升沿到来才能从其Q端输出正脉冲，并使计数器复位，且复位脉冲宽度正好等于一个输入周期。复位以后再重复同样的过程。显然，参考电压越大，阶梯波的阶数也越多，对应输入脉冲的个数也越多，因此分频系数也越大。由于基准电压来自电源分压，所以电源对精度有影响，最好采用稳压电源。该电路理论上的最大分频系数为256，但这只有在运算放大器的电源比逻辑电路的电源高3V以上才能达到。如果共用一组电源，考虑到运算放大器的输入电压范围，最大分频系数只能达到200左右。
