输出波形对称的奇次分频计数器(μL9020)

2017-06-09 15:36

关键词：分频器电路 μL9020

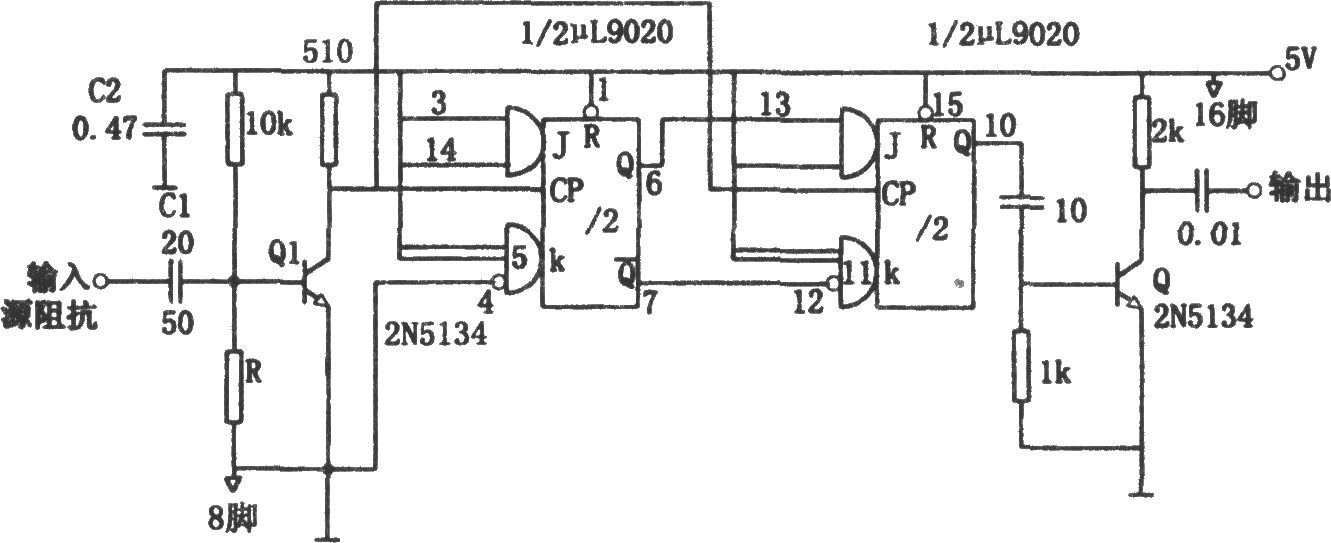

如图所示分频电路对于正弦波、方波还是正脉冲，只要峰值达到0.5～5V之间，即可被触发。电路的工作频率可达40MHz。分频器的输入信号经限幅放大器Q1驱动J—K触发器，最后通过缓冲器Q2输出。晶体管Q1是为了对第一级分频提供适当的触发电平。在高电平驱动时，电容C1可以起到限流作用。如果驱动电平较低，则可以增加C1的容量，以增加触发能力。输出级Q2可以防止分频器受电容性负载的影响。
