将50Hz或60Hz频率变成1/60频率的分频器(CD4040)

2017-06-09 15:37

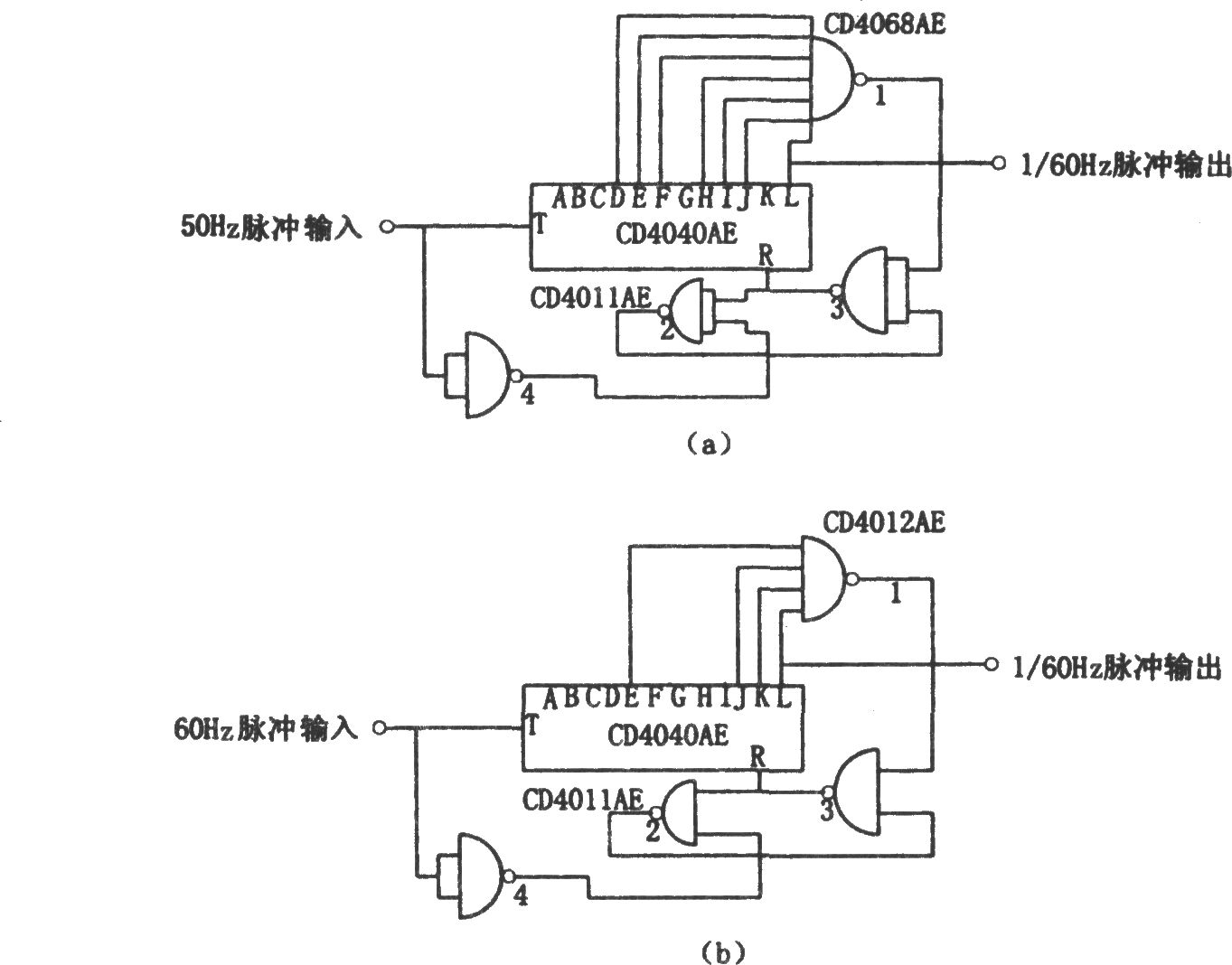

将50Hz或60Hz频率变成1/60频率的分频器(CD4040)如图所示为将50Hz或60Hz频率变成1/60频率的分频电路。由于CMOS集成度高,级数多,采用一个CMOS集成电路即可对50Hz或60Hz信号进行分频,产生周期为1分钟的脉冲输出。本电路使用了12级计数器CD4040AE,它可将50Hz的输入脉冲信号变成周期为1分钟的脉冲输出,分频系数为50×60=3000。把十进制数3000化为二进制的方法是将3000不断地用2除,凡偶数记为“0”,奇数记为“1”,小数点以下的数舍去,直到商等于1为止,于是得到了对应的二进制“101110111000”。显然,需要七输入与非门进行译码,即每3000个输入脉冲输出一个脉冲。
