用CD4046组成的斜波发生器

2017-06-26 11:18

关键词：信号发生电路 CD4046

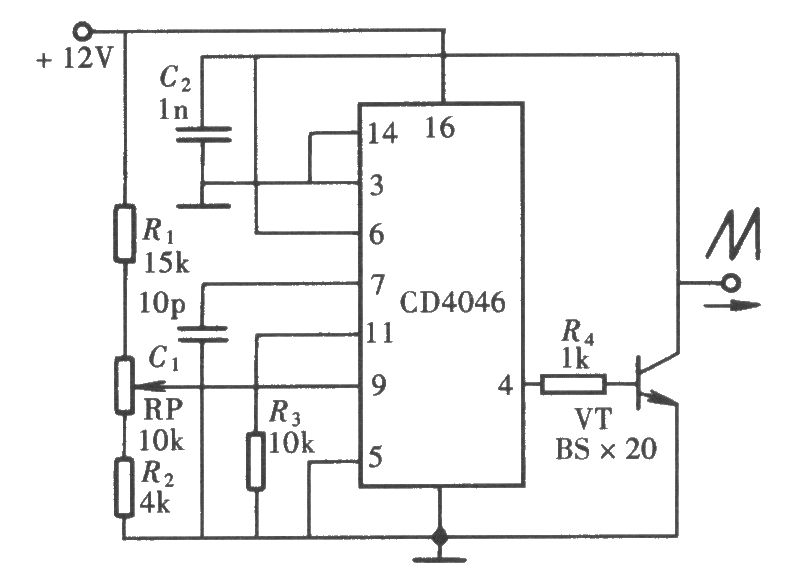

将CD4046的⑥、⑦脚间外接的电容分作两部分，分别接地。利用它们各自充、放电时间的不同，可使压控振荡器产生的波形，在上升沿和下降沿产生巨大的差别。两个电容量的差愈大则产生的斜波的斜度愈大。如图所示为用CD4046组成的斜波发生器电路。

用CD4046组成的斜波发生器

用CD4046组成的斜波发生器
