用CD4017组成分频系数为34的分频器

2017-06-26 11:19

关键词：分频器电路 CD4017

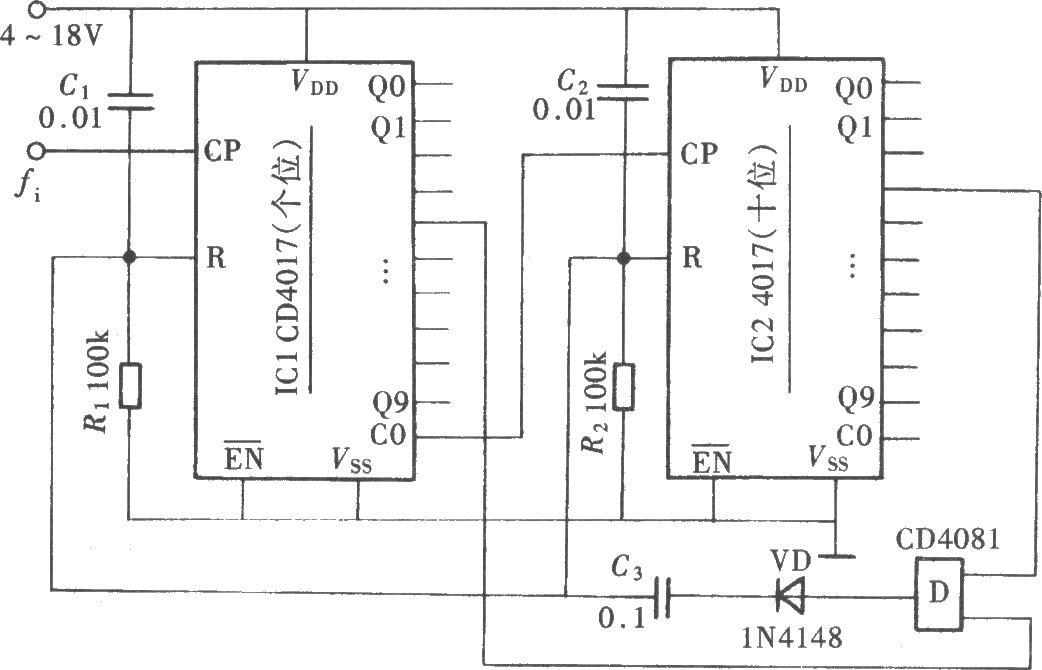

用两只CD4017与一个二输入端与门配合，可组成一个分频系数为34的电子分频器，通过不同的组合连接还可将分频系数扩大为2～99。其电路组成如图所示。

用CD4017组成分频系数为34的分频器

用CD4017组成分频系数为34的分频器
