音乐音阶信号发生器(NE555、CD4017)

2017-06-26 11:28

关键词：信号发生电路 NE555

音乐音阶信号发生器(NE555、CD4017)

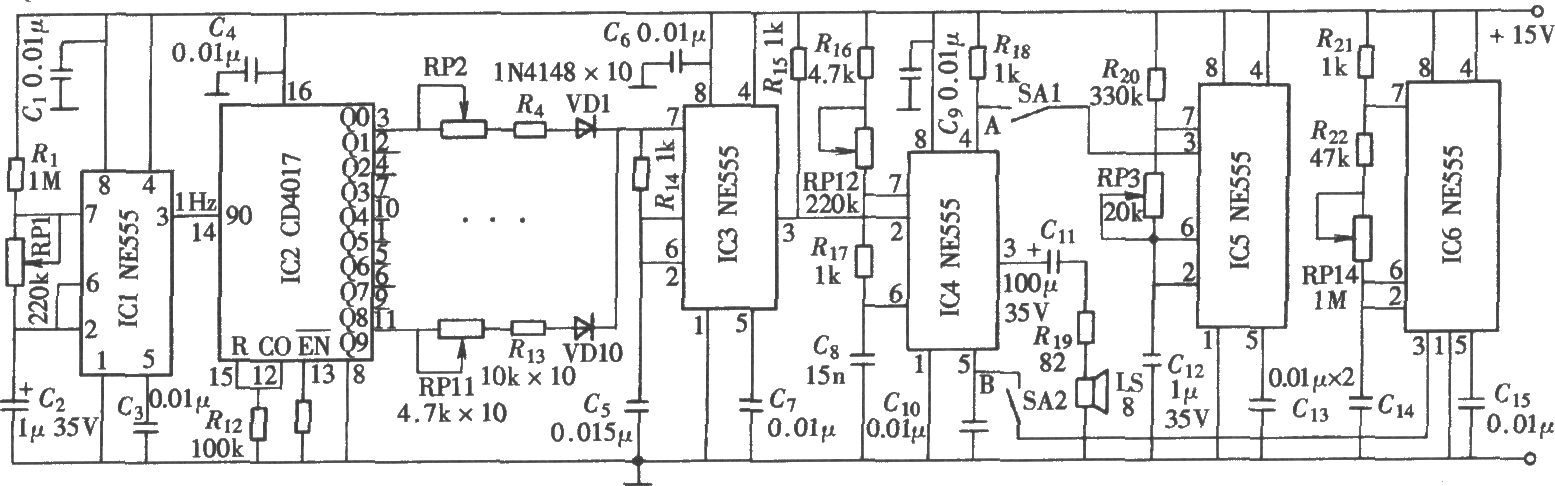

音乐音阶信号是按一定频率间隔顺序排列的振荡脉冲，它可以通过各种乐器的机械振动产生，也可通过电子电路组成的振荡器来产生。由数字电路组成的振荡器，通过步进控制可产生l0个音阶，循环演奏，电路组成如图所示。电路由基本音阶振荡器、步进脉冲振荡器和音阶间隔控制电路等组成。
