用单片机构成的波形发生器

2017-06-26 11:37

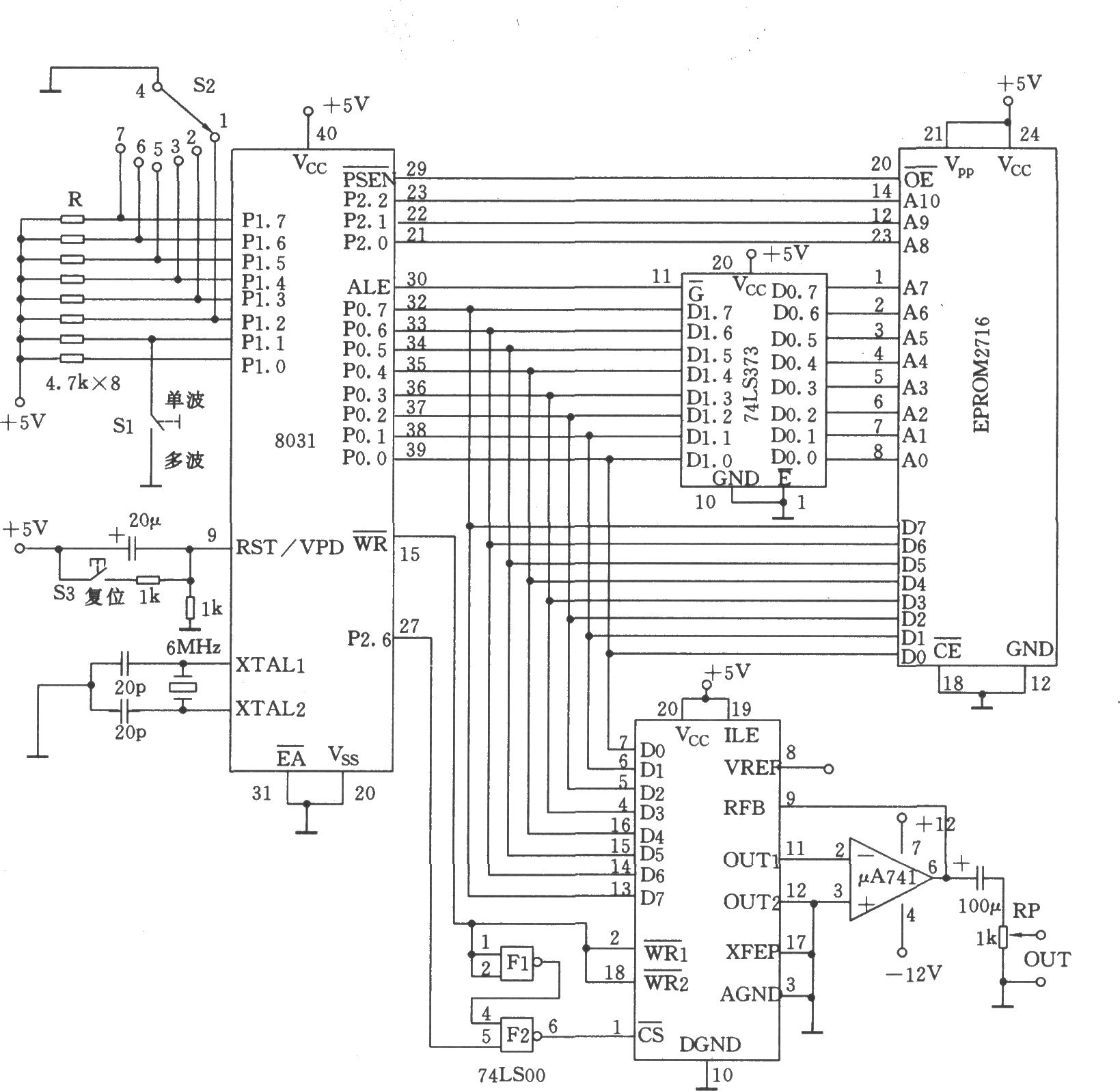

如图所示是一种用MCS-51单片构成的波形发生器，其线路简单、结构紧凑，价格低廉。它可产生三角波、锯齿波、正弦波、阶梯波、方波等6种波形，这6种波形可串起来分时定波数连续循环输出，也可任意选择一种波形连续输出。若在本电路基础上配上键盘控制和LED显示器，则可对波形输出频率通过修改软件进行预设和显示。
