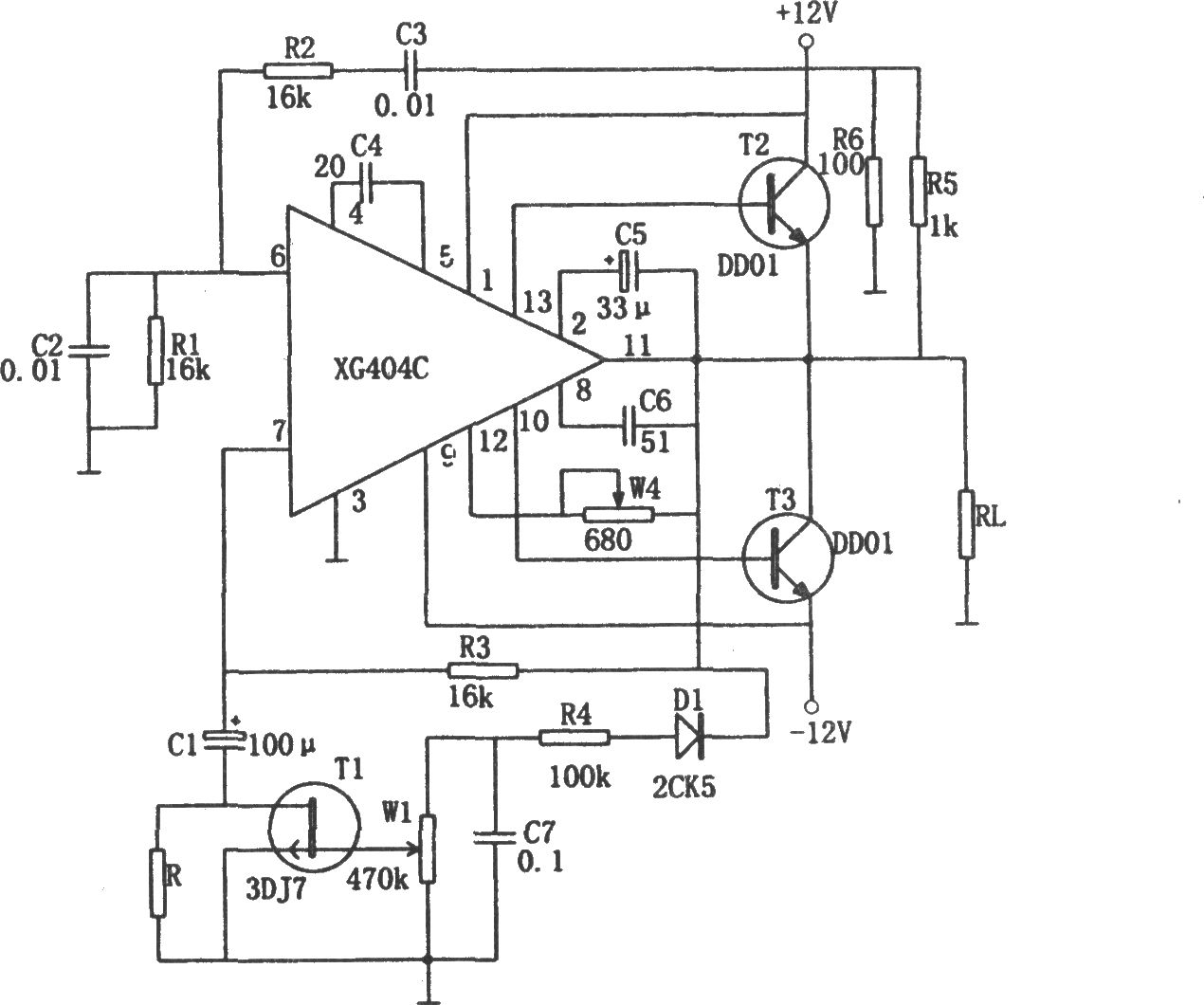

XG404C构成的幅度稳定失真率低的功率信号发生器

如图所示为幅度稳定失真率低的功率信号发生电路。该电路为采用音频功率放大器XG404构成的一种性能优良的功率信号源。图中，C2、R1、C3、R2组成文氏电桥选频网络，决定正弦波的频率。R3、R和场效应管T1的漏源等效电阻决定放大器的同相输入放大倍数。电路的振荡频率在R=R1=R2，C=C2=C3时为： f0=1/2πRC 按图示元件数值，频率约为1kHz。
