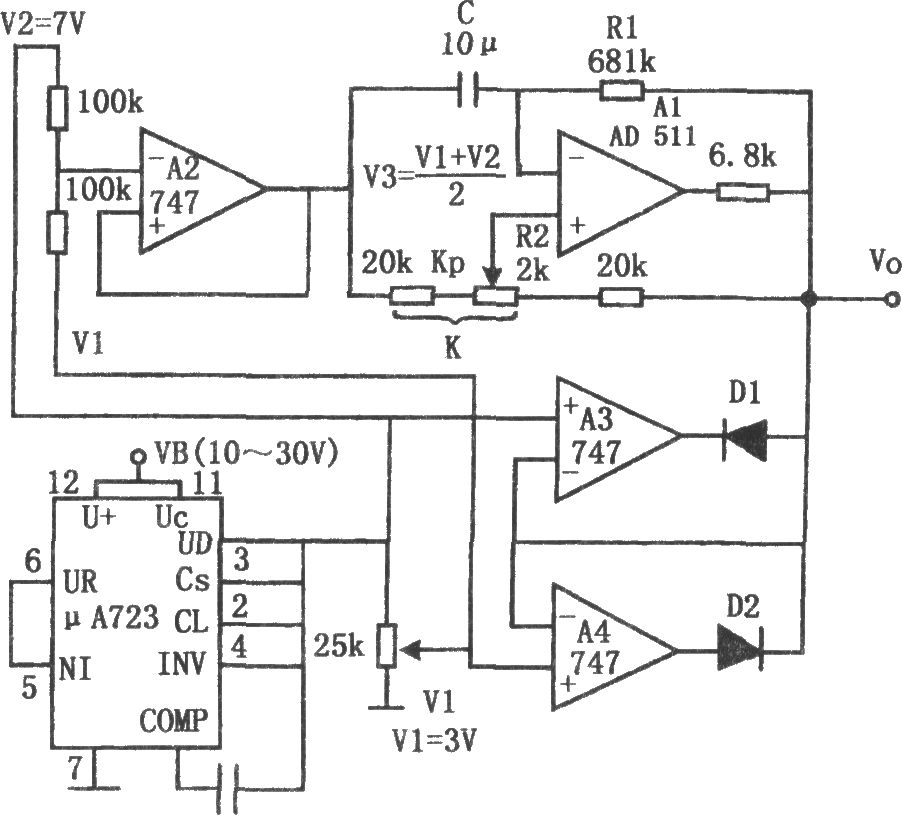

如图所示为超低频三角波产生电路。该电路采用精密钳位电路构成超低频振荡器，它基本上是一个标准的无稳态多谐振荡器。图中，A3、A4组成对称精密钳位限幅电路，采用这种钳位技术不需要用昂贵的具有温度补偿的稳压二极管，其特点是电路的稳定性只取决于供电电压的稳定性，只要单极性电压即可完成双极性钳位。钳位电路A3、A4的参考电压V1和V2是由参考电压源μA723供给。振荡器A1的参考电压V3=(V1 V2)/2。对参考电压源μA723的稳定性的要求并不苛刻。因为μA723输出电压的变化将使V1、V2和V3以相同的比例发生变化。电位器R2可以使频率变化范围为±6％。 电路的振荡周期为：
