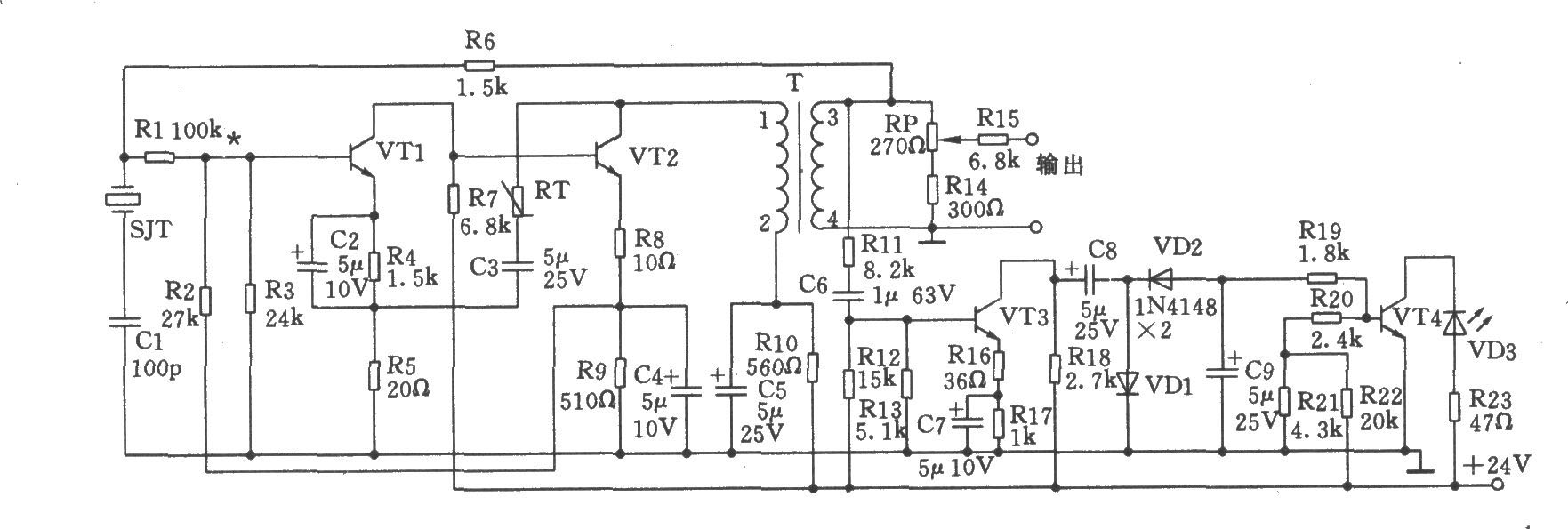

如图所示的12kHz信号发生器由晶体振荡器和告警电路两部分组成。振荡器输出幅度稳定，变化<±0.26dB。 元器件选择： 三极管VTl、VT3：9014，65≤β≤115；VT2、VT4：3DGl308，60≤β≤85。热敏电阻RT：RRWl-2型。石英晶体SJT：BE42-12kHz。变量器T采用铁氧体MXD-2000，磁芯为GV36X22，Ll-2Φ0.17mm高强度漆包线，绕制57匝，L3-4Φ0.17mm高强度漆包线，绕制37匝。发光二极管VD3型号不拘。电阻的标称功率均选用1／8W金属膜电阻。其它元件参数值如图标注，无特殊要求。
