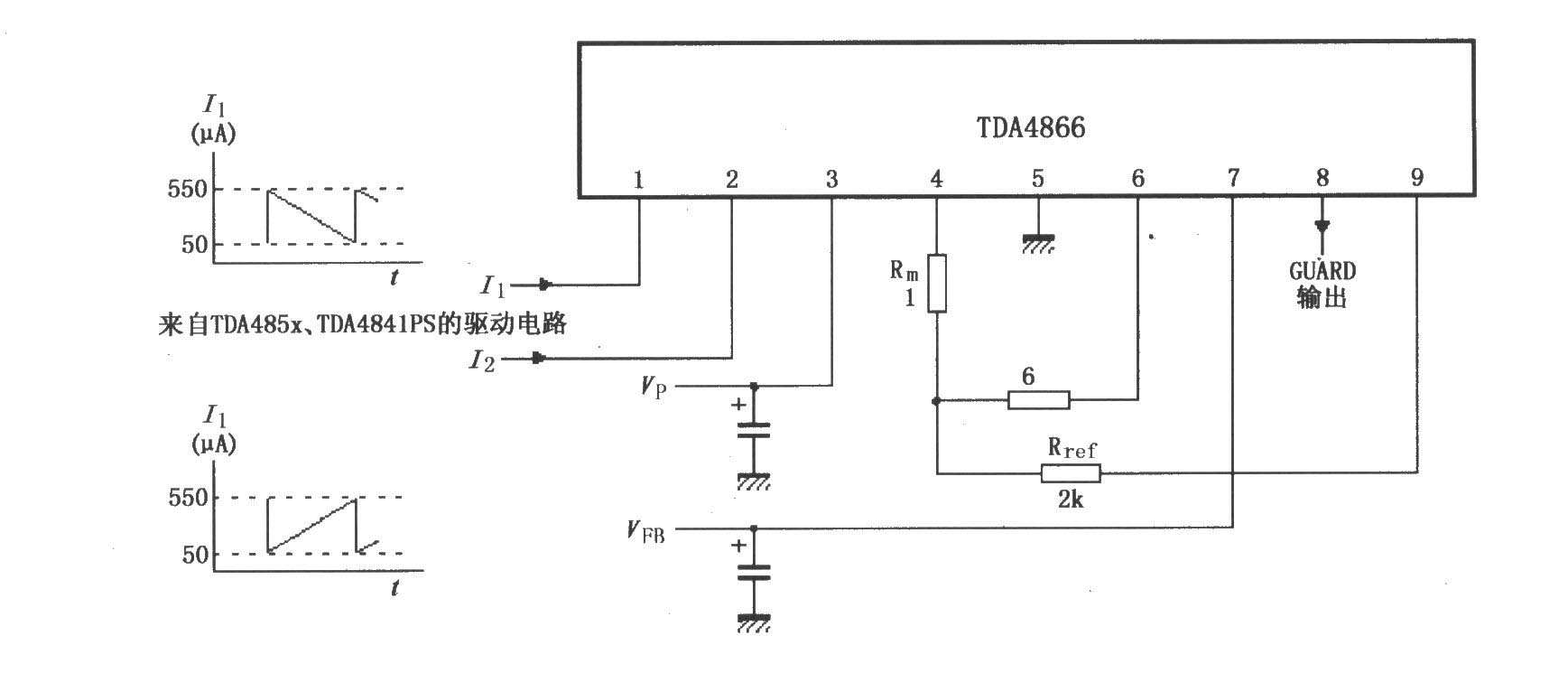

TDA4866的测试电路

如图所示为TDA4866的测试电路。当正电源电压VP、回扫电源电压VFB加上时电路开始工作，输入信号由1脚和2脚输入到内部差分输入级的反相输入端和同相输入端，垂直输出级将锯齿波电压放大后由6脚和4脚输出。测试电路中用6Ω电阻作为假负载替代偏转线圈，同时输出信号经过Rref反馈回9脚。40V≤VFB≤60V，RFB=100Ω，CFB=22μF，CSP=10～330nF，RSP=10～22Ω。
