LVDMOS全桥垂直偏转输出电路TDA8358J

2017-07-07 11:37

关键词：放大电路电路 TDA8358J

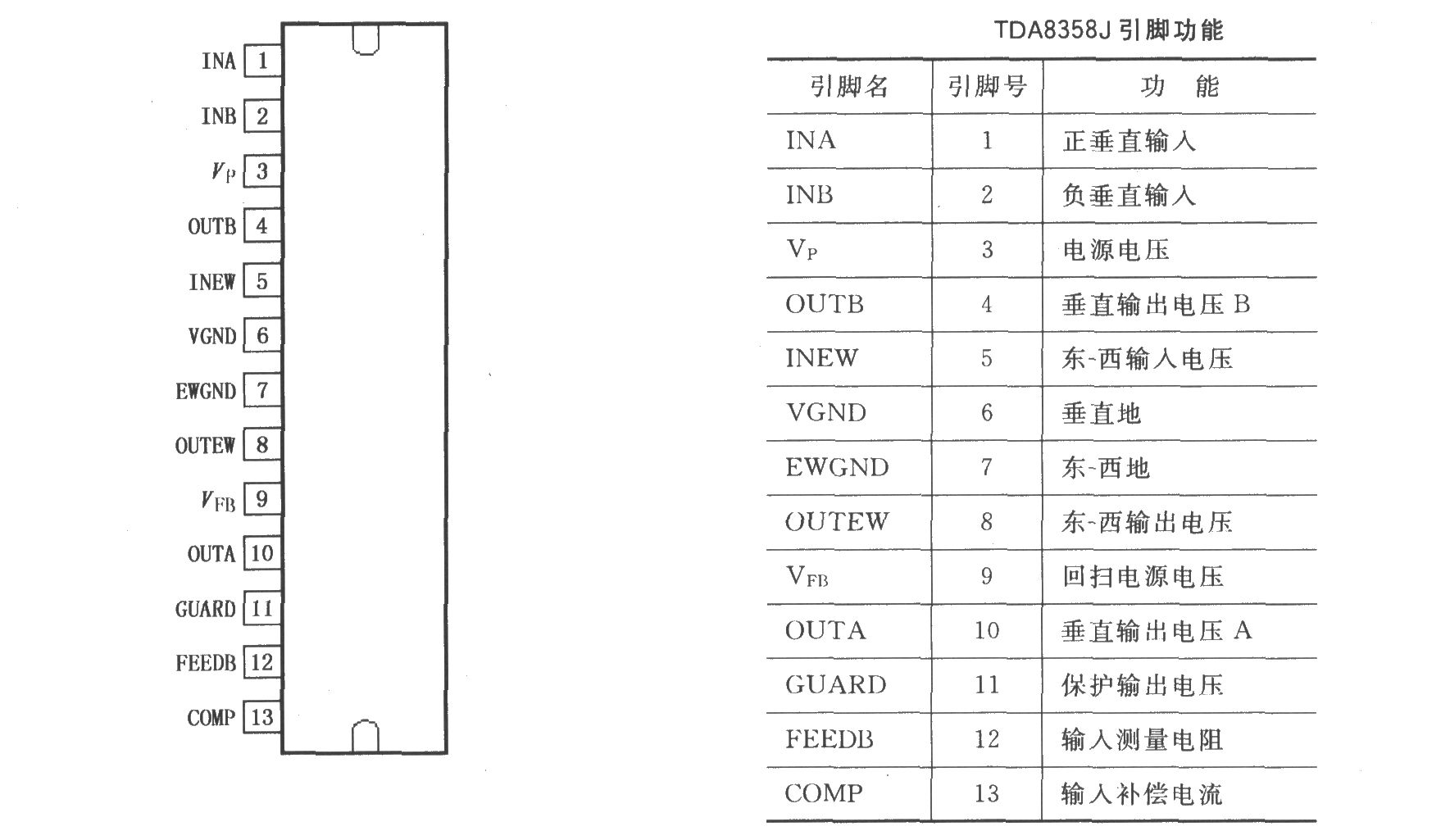

TDA8358J是90o和110o彩色偏转系统的功率电路，可用于4:3和16:9显像管。电路提供一个DC驱动垂直偏转输出电路，东-西输出级能够为二极管调节器吸入电源电流。TDA8358J的引脚排列及功能如图所示。

LVDMOS全桥垂直偏转输出电路TDA8358J

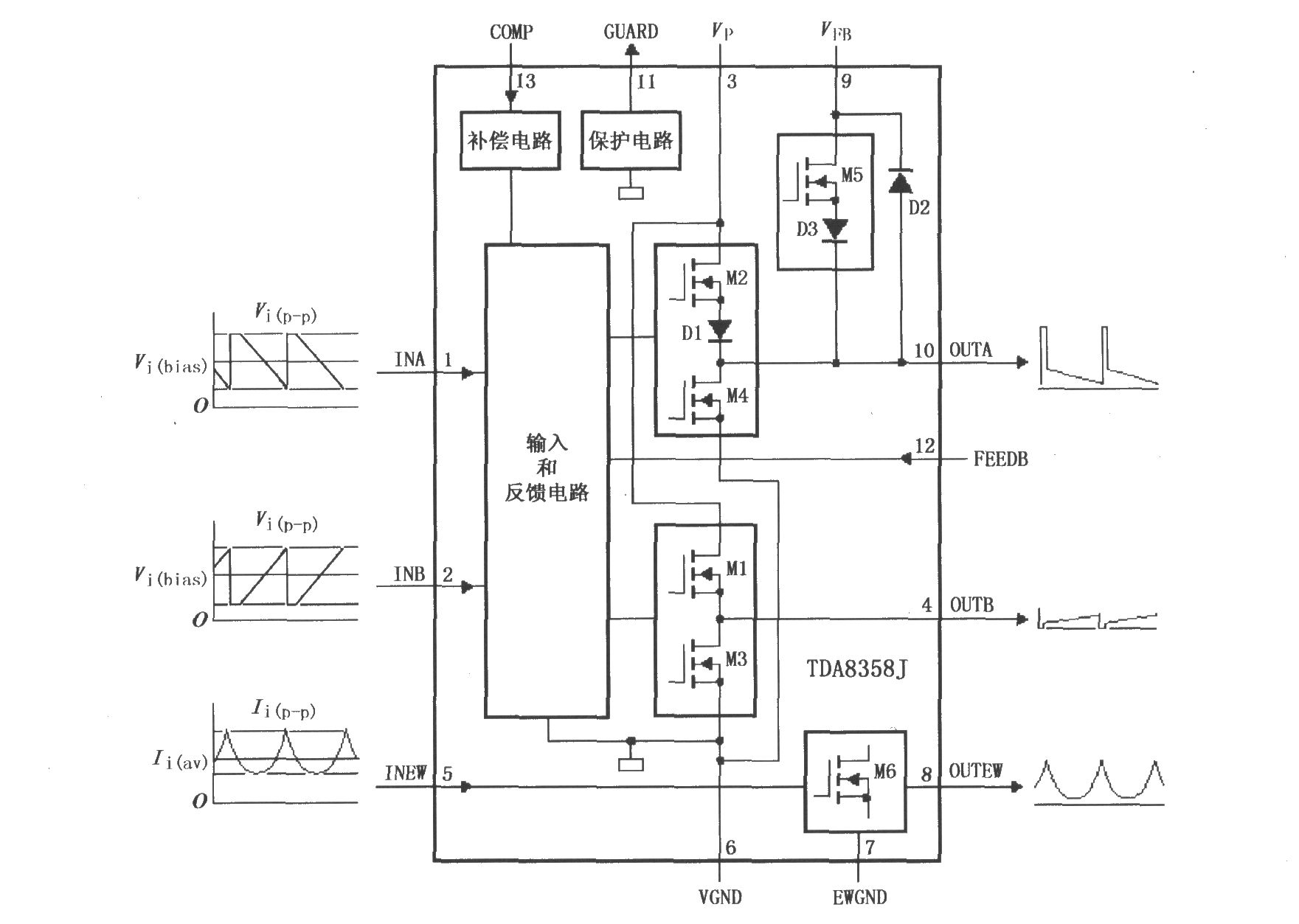

内部功能电路与输入输出波形：

LVDMOS全桥垂直偏转输出电路TDA8358J

LVDMOS全桥垂直偏转输出电路TDA8358J
