PGA202信号和电源的基本连接电路

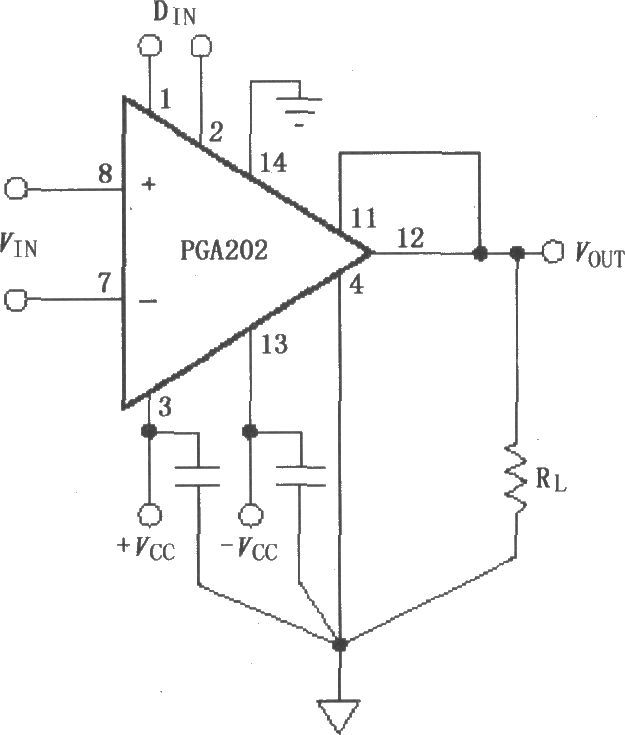

如图所示为PGA202信号和电源的基本连接电路，各个电源端都要用1μF的钽电容旁路滤波。为了发挥芯片的最大性能，在设计印刷电路板时应使钽电容尽可能靠近电源脚。为避免外围元件引入增益和CMR误差，各个元件接地时应按图中所示采用“一点接地”方式。Sense端(11脚)和VREF端(④脚)如有任何电阻都将导致增益产生误差，为了避免增益误差，引线应尽可能短。为了保持放大器稳定，应尽量避免在输出端到输入端或失调调节端跨接电容器。软件增益的选择下表。

PGA202信号和电源的基本连接电路
