INA105基本供电和信号连接电路

2017-07-17 10:30

关键词：放大电路电路 INA105

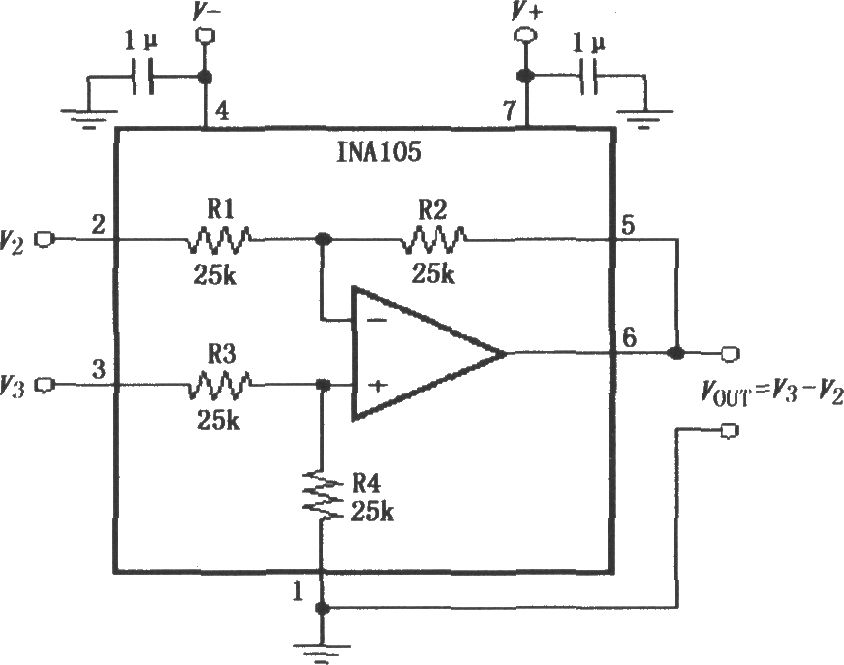

INA105基本供电和信号连接电路

如图所示，芯片电源端要用1μF电容滤波，且应尽可能靠近芯片电源脚放置。信号由2脚和3脚输入，信号源内阻应等于INA105输入电阻以确保有高的共模抑制比。信号源如有5Ω失配电阻，则共模抑制比将下降约80dB。如果已知信号源失配，可在输入端串联一个电阻起到保持高的共模抑制比作用。
