由ISO120与PWS740构成的多通道同步隔离系统

2017-07-19 09:36
关键词： 放大电路 电路 ISO120

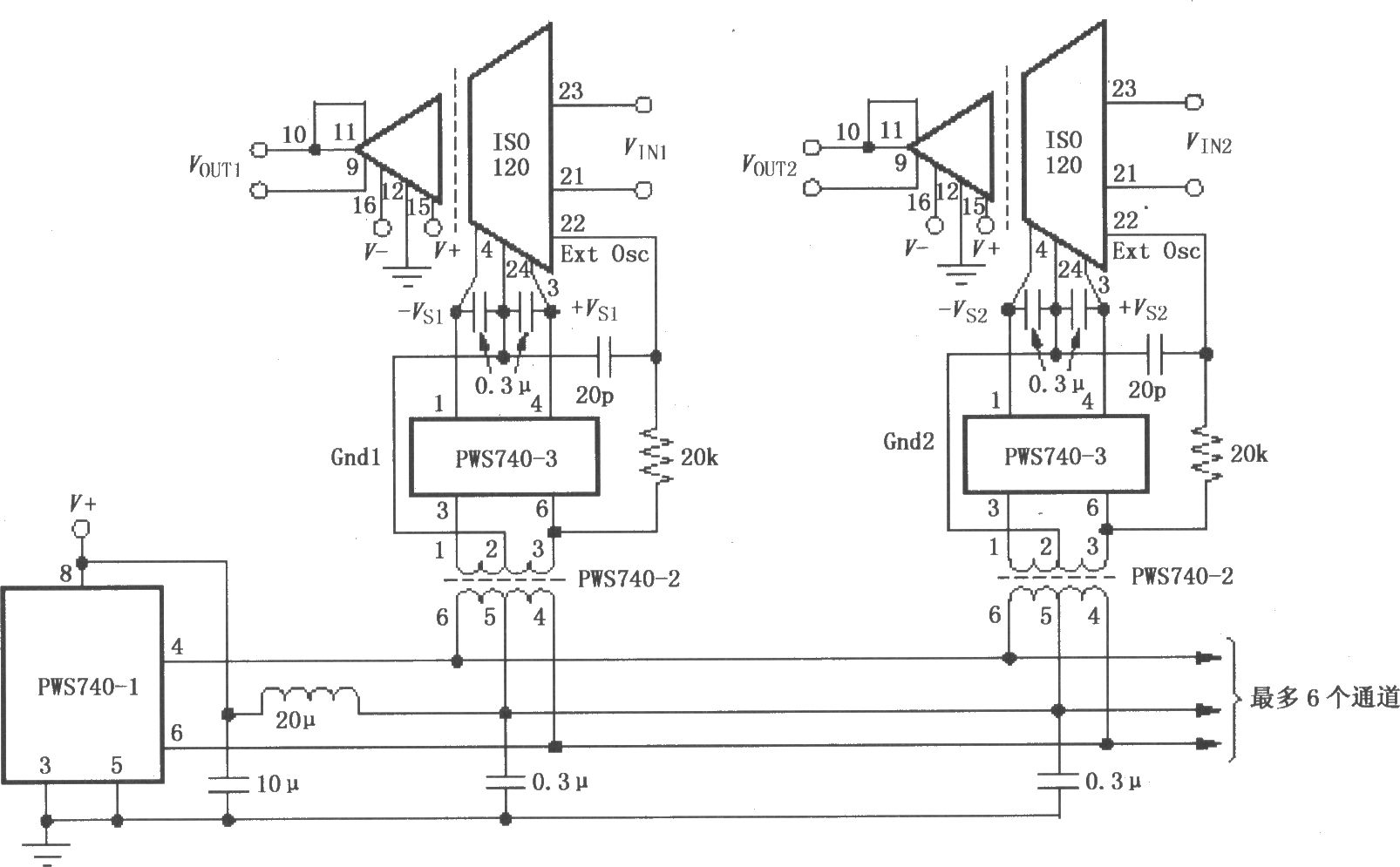

由ISO120与PWS740构成的多通道同步隔离系统 如图所示为由ISO120与PWS740构成的多通道同步隔离系统。该电路中采用PWS740-2振荡器产生标准的TTL电平振荡信号，提供给每个通道放大器同步信号(22脚)，在ISO120内部分频后产生载波信号。每个通道对应一个ISO120，各个通道信号经ISO120隔离放大后输出。
