RCV420电源电流监视电路

2017-07-25 10:12

关键词：放大电路电路 RCV420

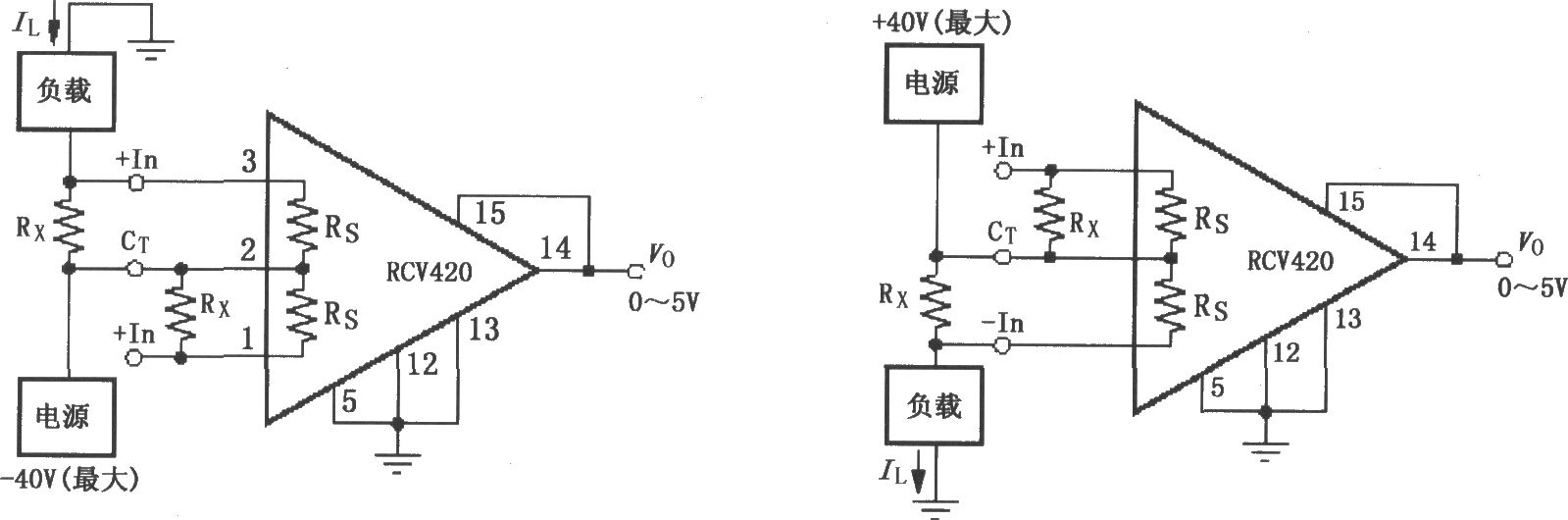

RCV420电源电流监视电路

如图所示，该电路采用串联电阻取样的方式对电源电流监视，因此对取样电阻要求较高，应选取温度特性好的电阻，如线绕电阻或金属膜电阻等。电阻取值由公式确定：Rx=Rs/(ILMAX/16mA)-1。其中ILMAX为最大负载电流。
