隔离式两线电流环电路(XTR101、ISO100)

2017-07-25 10:34
关键词： 放大电路 电路 XTR101

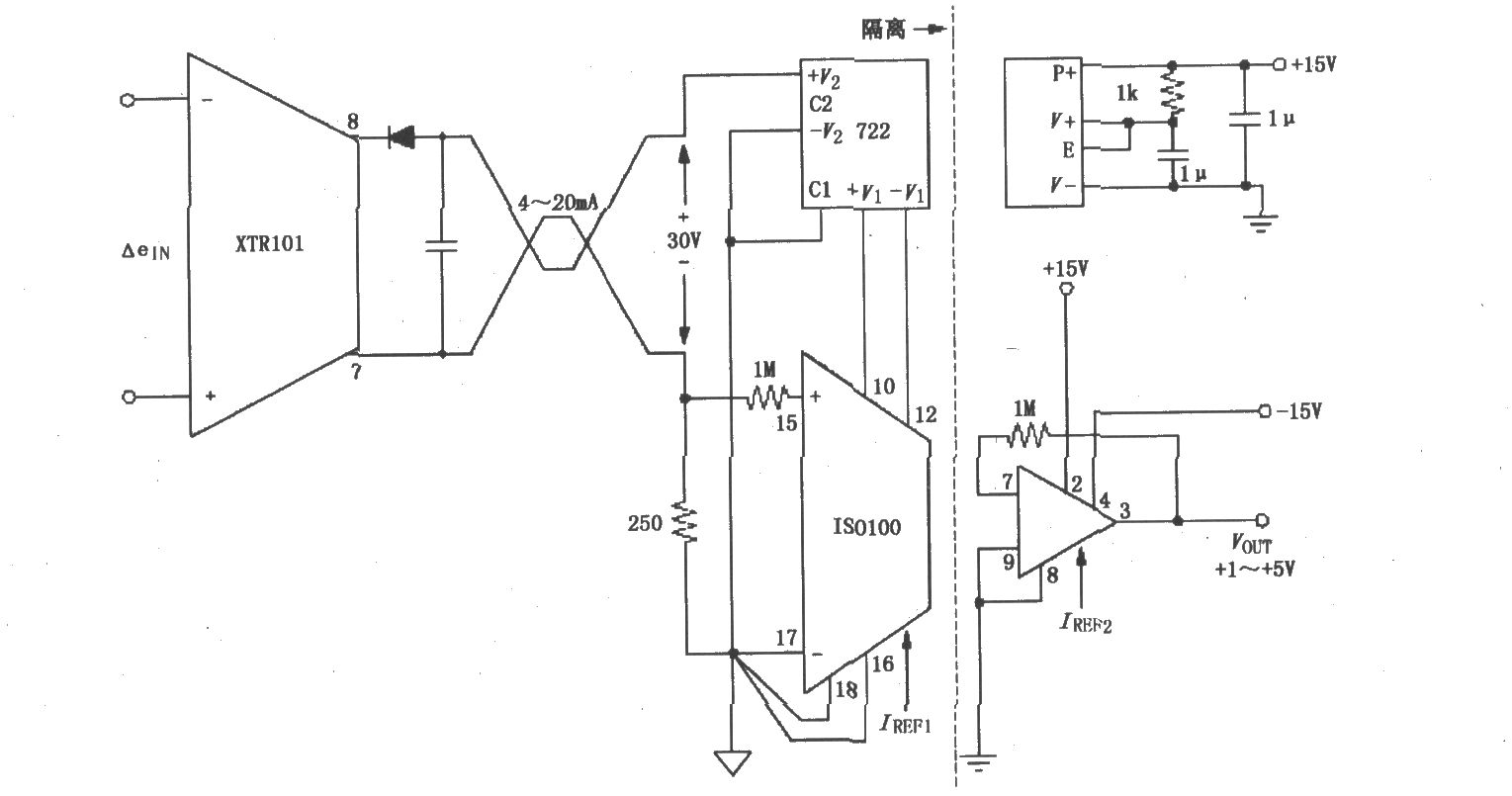

隔离式两线电流环电路(XTR101、ISO100) 如图所示，该电路将XTR101与隔离放大器ISO100结合使用，把4～20mA电流变换并放大为 1～ 5v电压输出，同时在电源上隔离。该电路有着极好的抗干扰特性，可用于远距离传输信号或现场干扰大的场合。
