隔离式发送／接收环电路(XTR105、RCV420)

2017-07-25 10:37

关键词：放大电路电路 XTR105

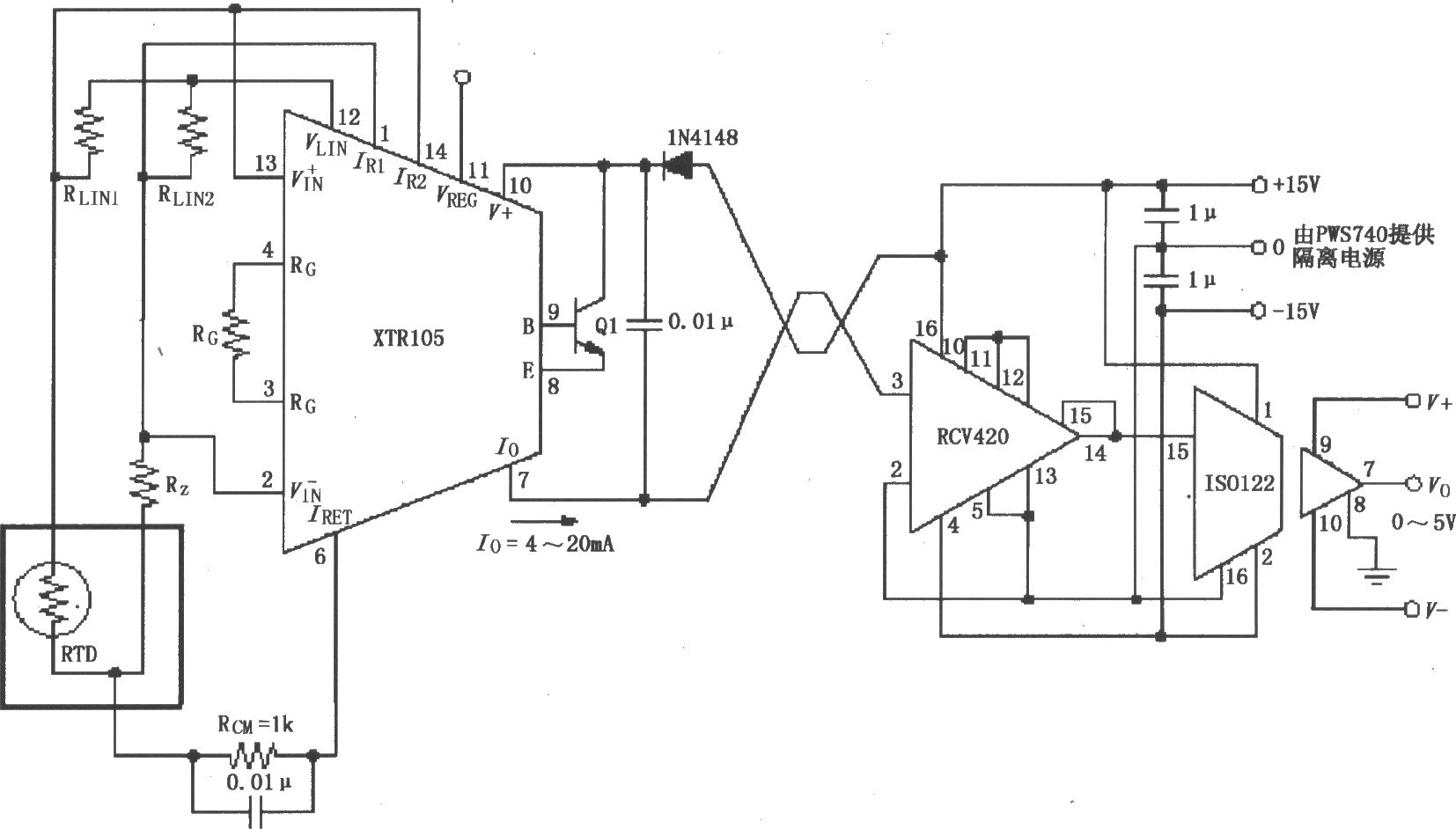

如图所示，RTD在现场采集温度后，将其转换为电压，由XTR105将电压变换为4～20mA电流输出，再经双绞线传输，由RCV420接收、隔离放大器ISO122隔离放大后，输出0～5V电压。该电路的抗干扰性能极好，可用于远距离传输或干扰大的场合。图中为三线RTD连接，若用于两线RTD连接，则去掉RLIN2。
