XTR105热电偶测量环电路

2017-07-25 10:38

关键词：放大电路电路 XTR105

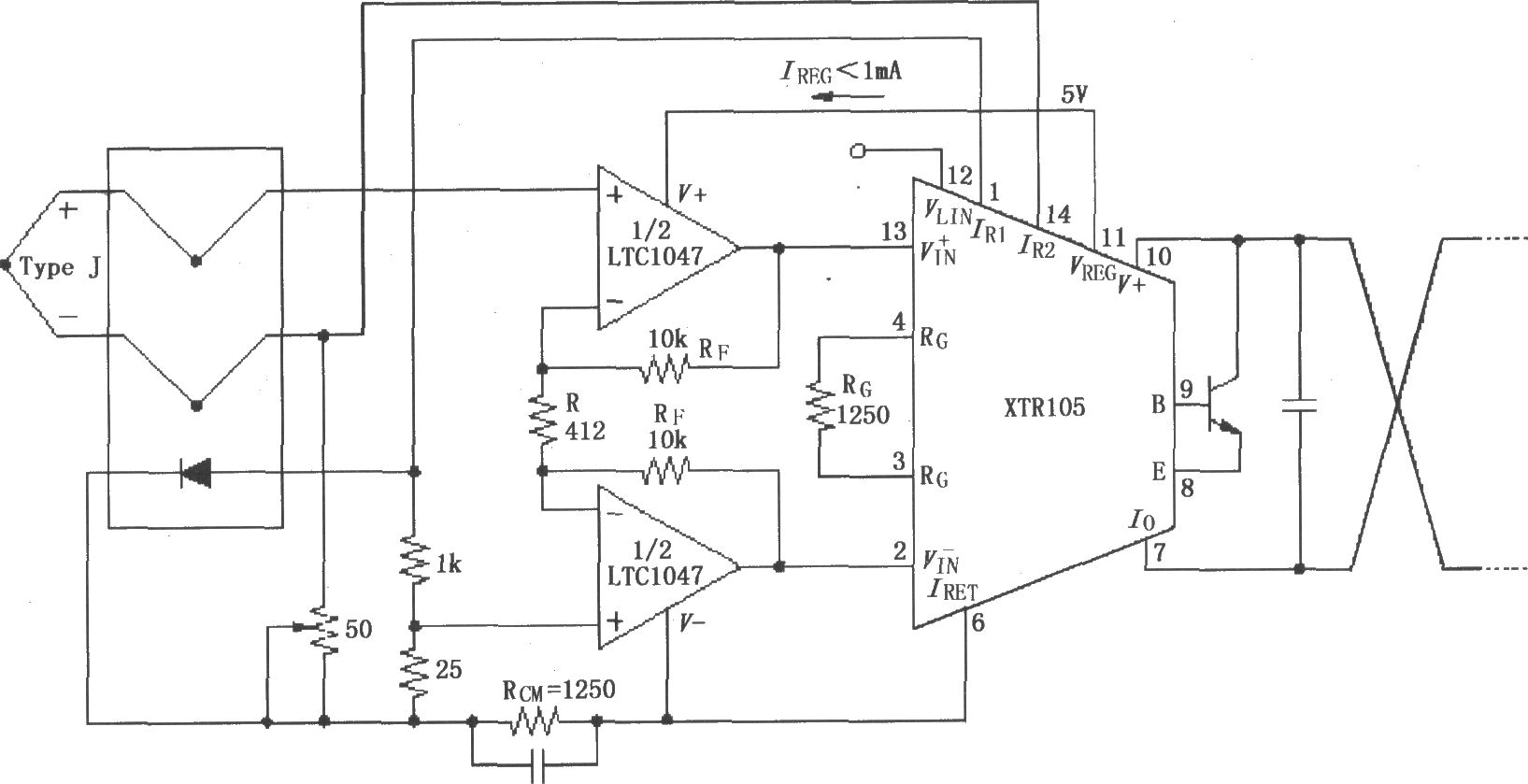

XTR105热电偶测量环电路

如图所示为具有二极管冷端补偿的低失调、低漂移热电偶测量环电路。由LCT1047构成双运放的放大器作为输入，该结构大大提高了电路的共模抑制比，使之具有低失调、低漂移特性，双运放构成的放大器增益为G=1 2RF／R-50。按图中参数设置，G近似为50。
