±200mA电流泵电路

2017-07-25 10:54

关键词：放大电路电路电流泵

±200mA电流泵电路

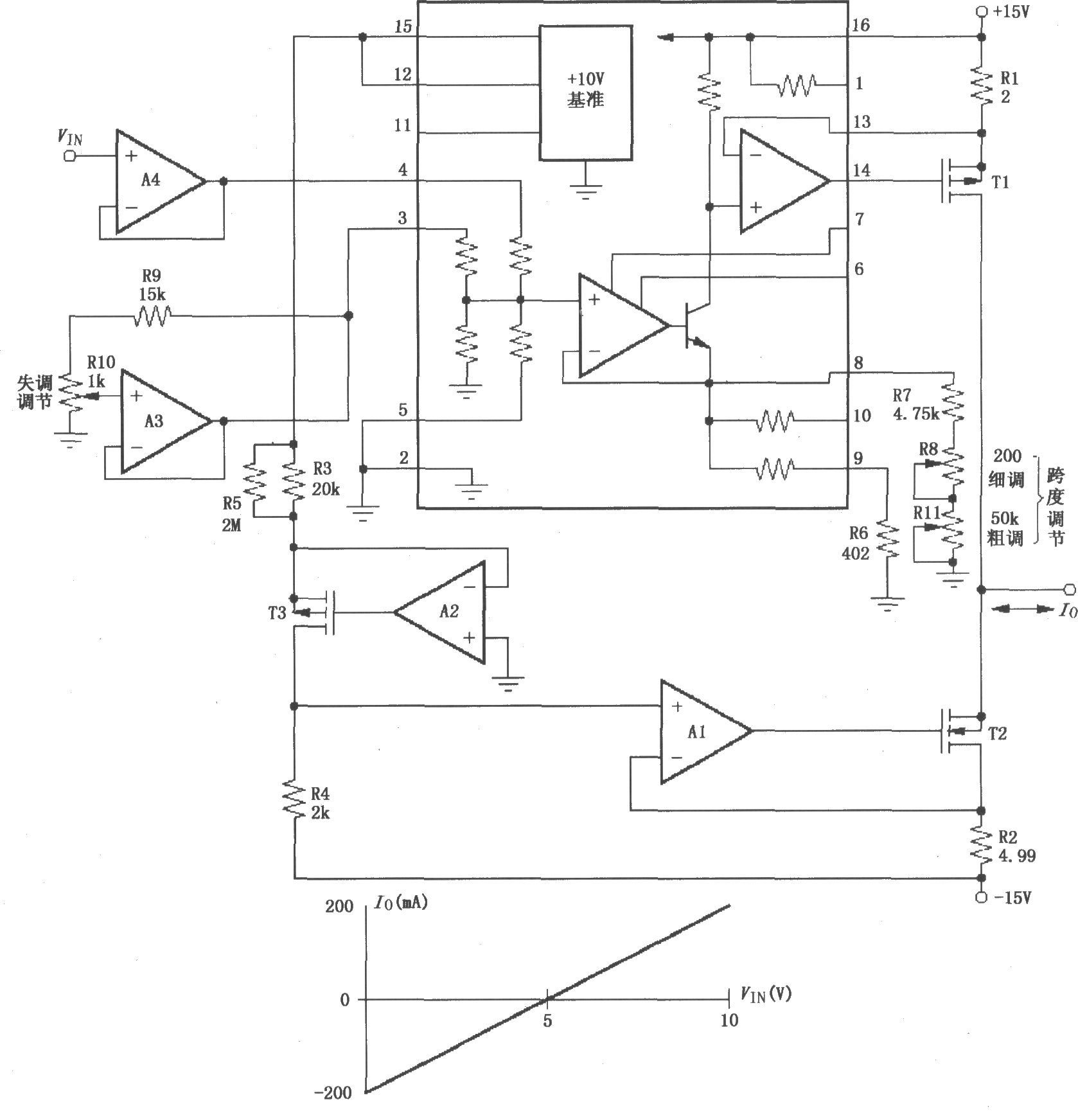

如图所示为±200mA电流泵电路。R1、R2为连接耗散功率0.32W的低温度系数电阻，R8、R10、R11为10圈精密电位器，R6、R7为低温度系数电阻。A1～A6为1／4 LM324(电源为士15V)。T1为IR9513，T2为IR513，T3为IRFF9113(也可选相同功率的MOS管)。
