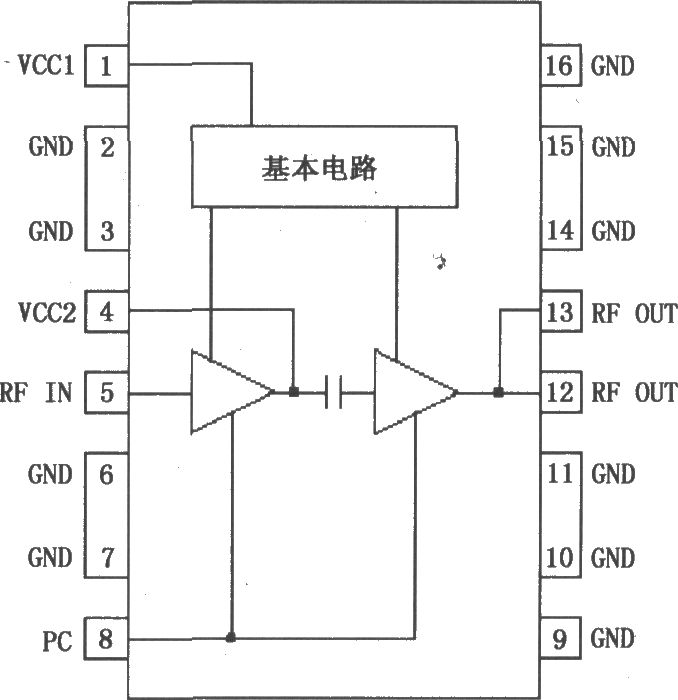

RF2104是***率放大器IC，采用低价格的硅处理，设计用于UHF频段无线电发射的末级线性RF放大，工作频率为400～1000MHz。RF2104也可作为驱动放大器应用于较高功率的场合，采用方形蝠蝙翅状16引线封装。除了外部匹配网络外，器件本身包含电源供给线和旁路电容，在3．6V时可产生500mW(CW)输出功率。RF2104可以由3节电池供电，最大CW输出在3．6V时为 27dBm，由输出匹配网络决定，器件总增益为26dB。RF2104可用于900MHz ISM频段、400MHz工业无线电通信、作为较高功率驱动器、便携式电池供电设备、商用和消费类系统、基站设备等。RF2104的引脚排列如图所示。

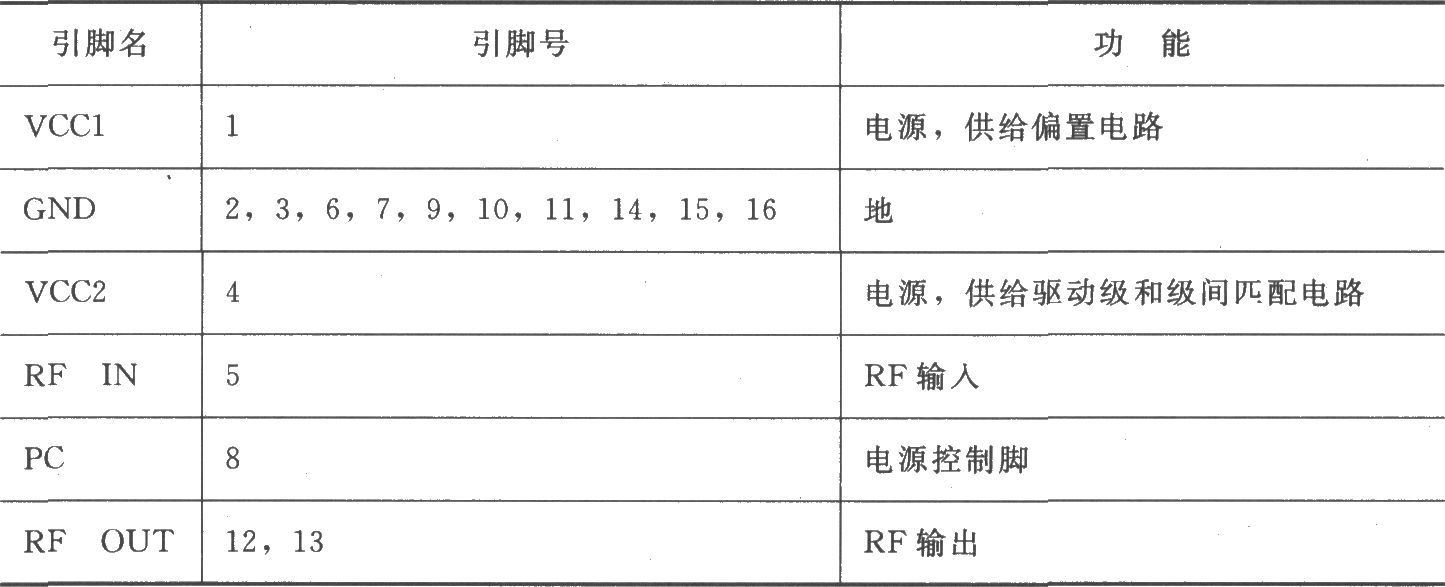

引脚功能见下表：
中功率放大器RF2104
