由RF2126构成的2450MHz末级大功率线性放大器电路

2017-07-31 09:45

关键词：放大电路电路 RF2126

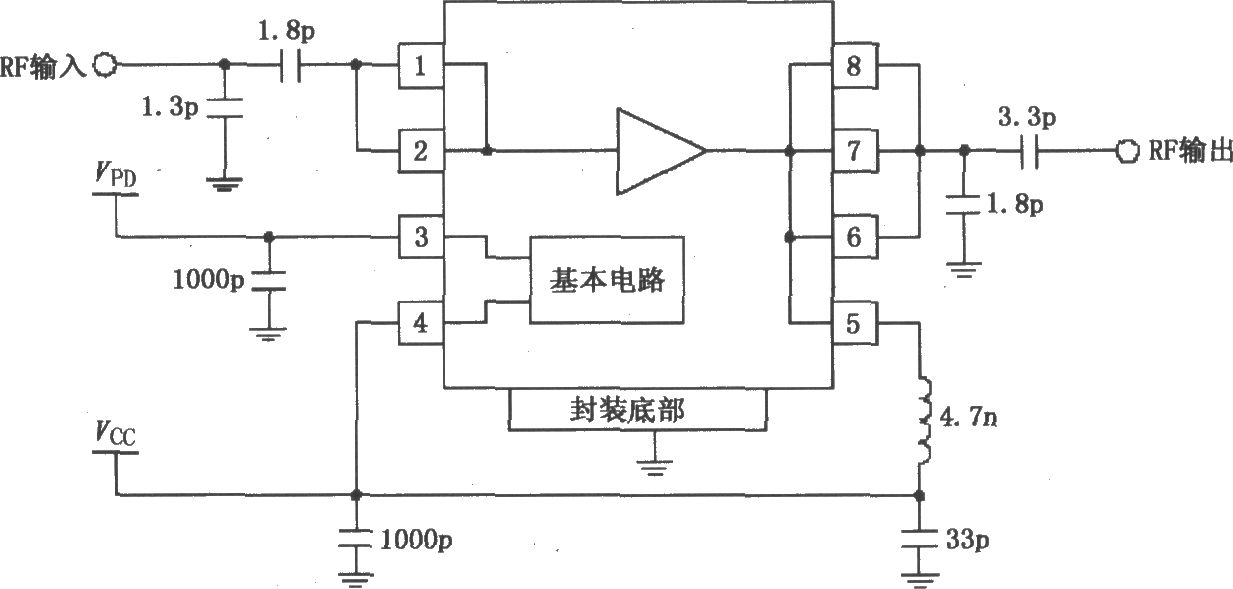

如图所示为由RF2126构成的2450MHz末级大功率线性放大器电路。射频信号(RF)由1脚输入，经过功率放大器放大后由7脚(5、6、8)输出。1脚与内部放大器直接耦合，因此在1脚外加一个隔直耦台电容。隔直耦合电容的容量为1．8～2．0μF，1脚输入阻抗为50Ω。图中的电容与电感值是频率为2450MHz时的典型值。
