精密单位增益反相放大电路(INA105)

2017-07-31 10:40

关键词：放大电路电路 INA105

精密单位增益反相放大电路(INA105)

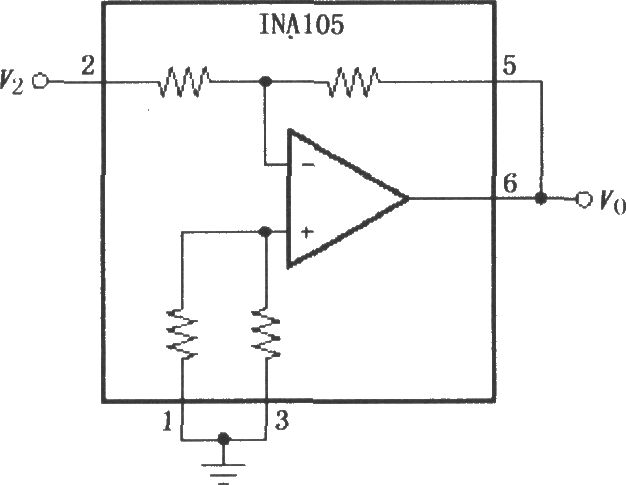

如图所示为精密单位增益反相放大电路。该电路将1脚与3脚相连并接地，内部两个25kΩ电阻并联，信号由2脚输入，构成一个增益为1(单位增益)的反相放大器电路，即输出电压Vo=-V2。该电路的增益误差为0．01％(最大)，非线性为0．001％(最大)，增益漂移为2×10-6／C。
