INA118精密低功率仪表放大器

2017-08-02 09:46

关键词：放大电路电路 INA118

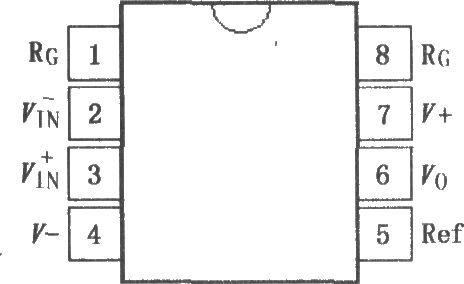

　　INA118是低功率、高精度通用仪表放大器，内部采用通用的三运放设计和小尺寸，使之有着广泛的用途。电流反馈环电路使其即使在高增益状态下仍有很宽的频带(G=100时为70MHz)。用一个外部电阻，可设定从1～1000的任意增益值，内部输入保护电路使之能经受±40V电压而不会损坏。INA118采用8脚塑封DIP和SO-8封装，其引脚排列如图所示。

INA118精密低功率仪表放大器

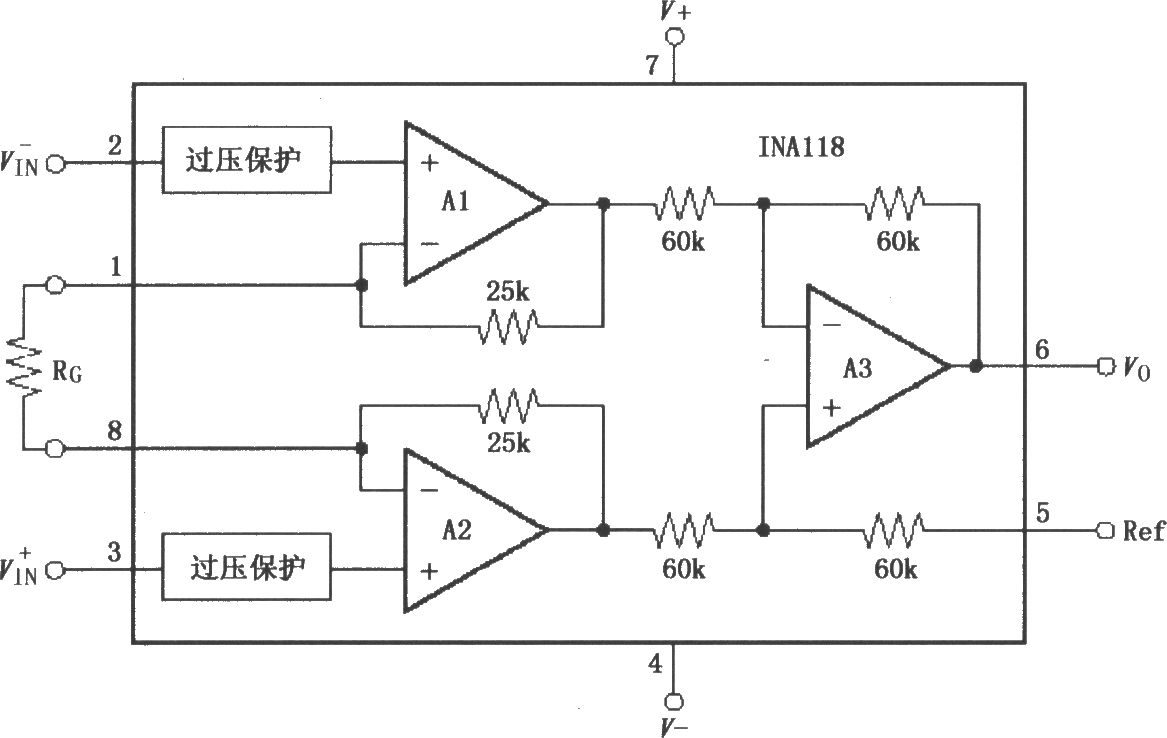

内部框图：
