INA126信号和电源的基本连接电路

2017-08-03 10:13

INA126信号和电源的基本连接电路

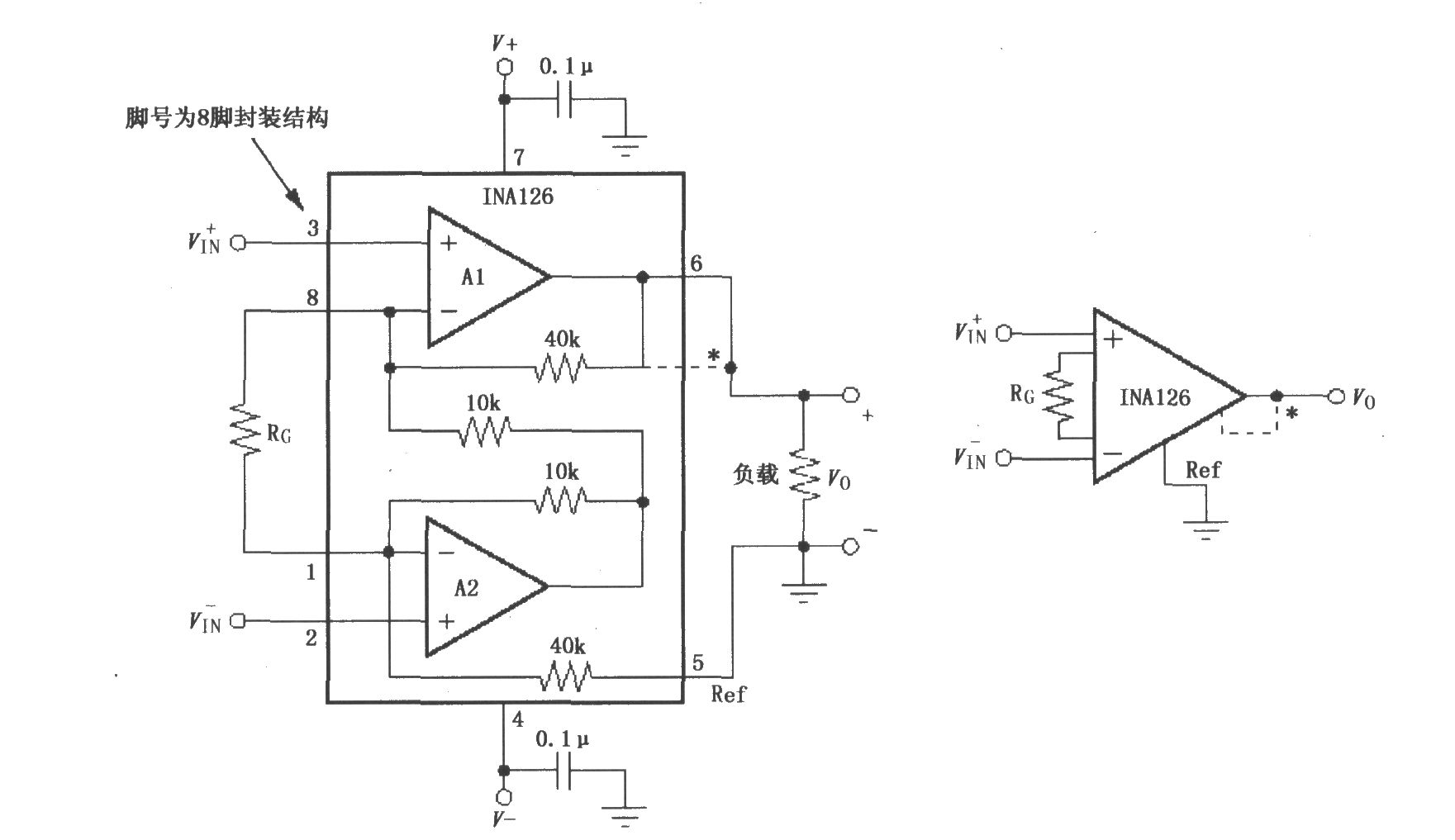

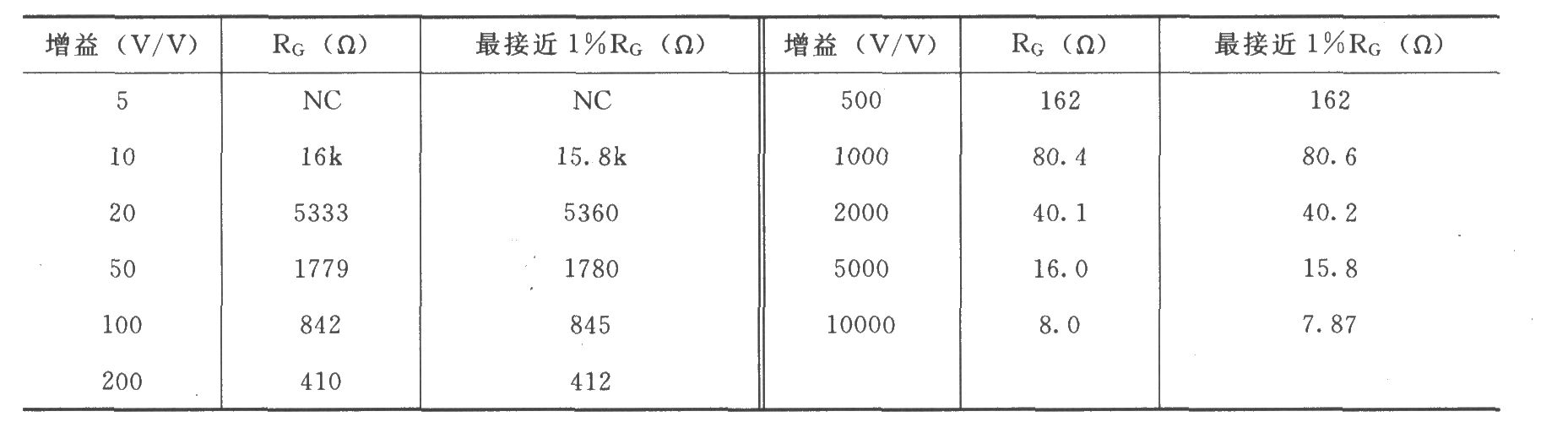

如图所示为INA126信号和电源的基本连接电路。输出电压是以输出Ref端标准地为基准的,基准端必须是低阻连接,如有8Ω串联电阻,则共模抑制比将下降约80dB。INA126的双封装版本为INA2126,INA2126具有两个反馈检测端SenseA、SenseB,正常工作时应将两个反馈检测端分别接各自的输出端,用以最精确的检测负载上电压的变化。增益与RG的选择见下表。增益G=5 80kΩ/RG,公式中80kΩ等于INA126内部反馈电阻之和。当需工作在高增益状态时,外部电阻RG的取值很小,引线的接触电阻直接造成增益误差和影响稳定性。

INA126信号和电源的基本连接电路

INA126信号和电源的基本连接电路
