由INA128构成的差分电压-电流变换电路

2017-08-03 10:33

由INA128构成的差分电压-电流变换电路

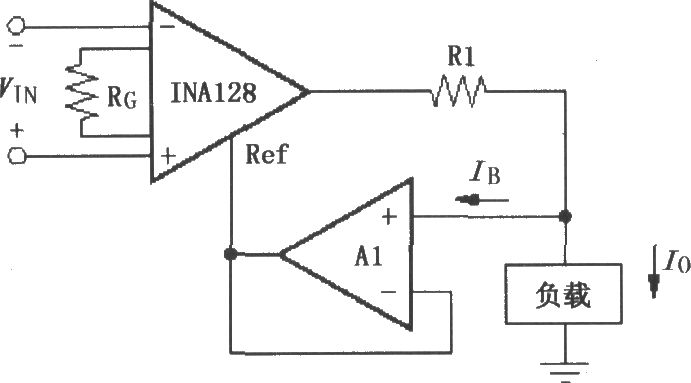

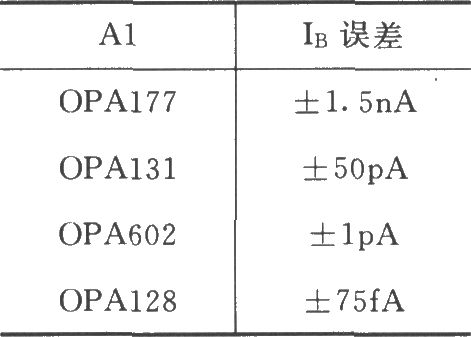

如图所示为由INA128构成的差分电压-电流变换电路。INA128输出经R1及A1构成电流源,输出电流Io可看作是恒定的,只与输入电压和R1有关,Io=(VIN/R1)×G。A1选型及IB误差见下表。

由INA128构成的差分电压-电流变换电路

由INA128构成的差分电压-电流变换电路
