由INA128构成的有冷端补偿的热电偶放大器

2017-08-03 10:34

关键词：放大电路电路 INA128

由INA128构成的有冷端补偿的热电偶放大器

由INA128构成的有冷端补偿的热电偶放大器

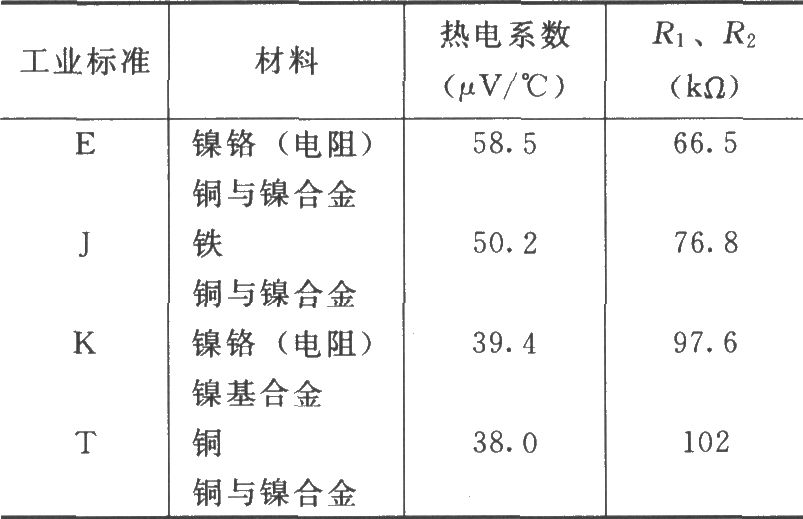

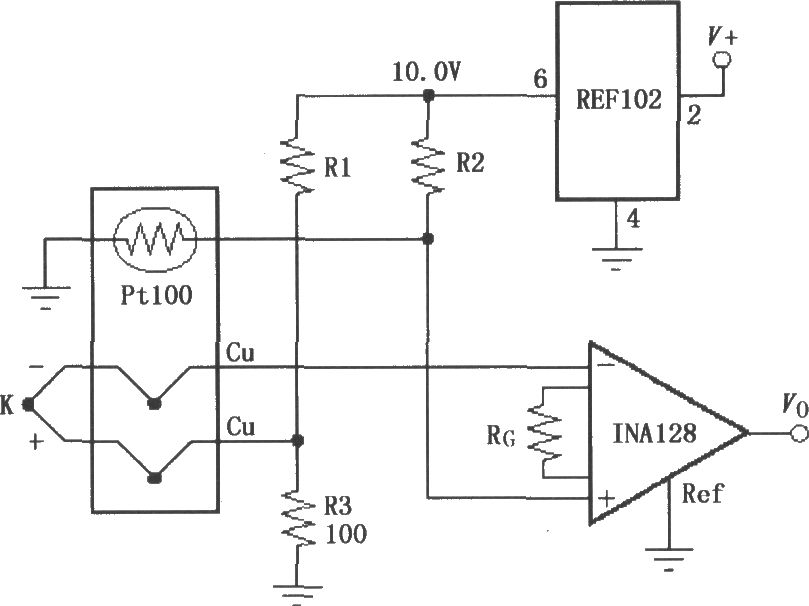

如图所示为由INA128构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10.0V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。

由INA128构成的有冷端补偿的热电偶放大器

由INA128构成的有冷端补偿的热电偶放大器
