由SMP04与仪表放大器构成的时间增量采样差分测量电路

2017-08-04 09:45

关键词：放大电路电路 SMP04

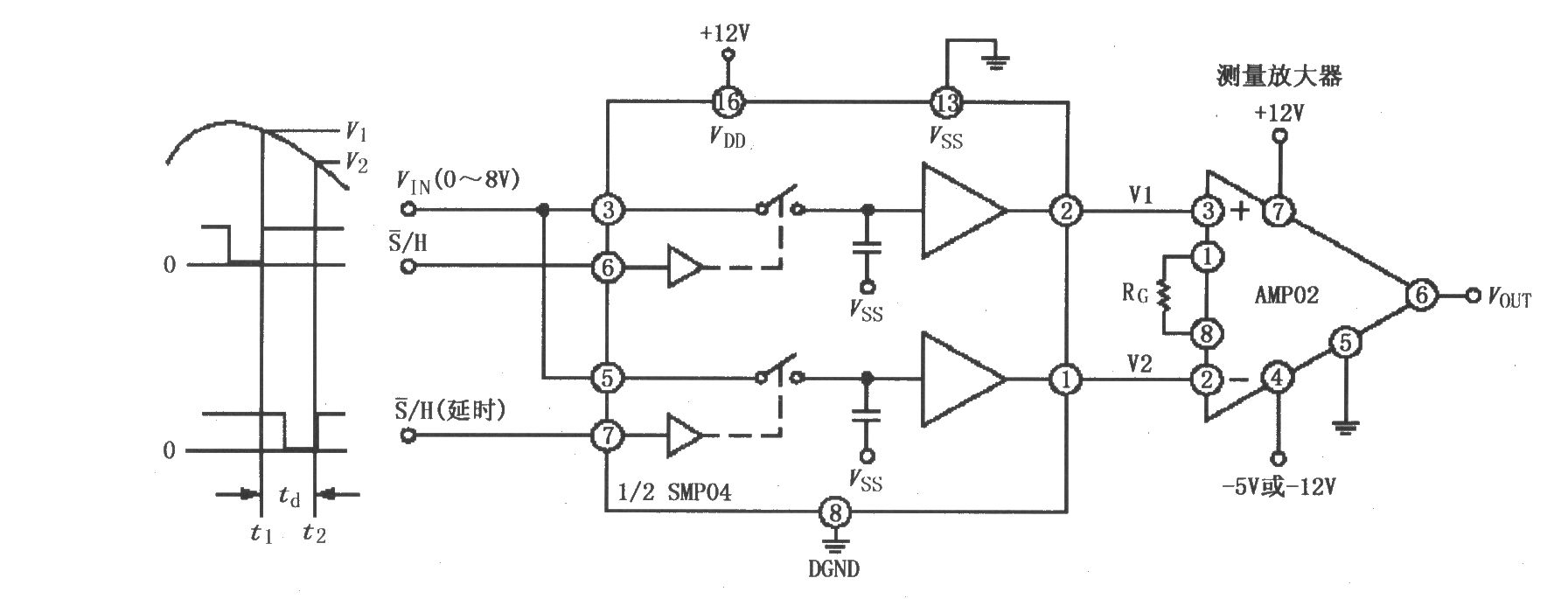

如图所示为由SMP04与仪表放大器构成的时间增量采样差分测量电路，用于测量一个信号电压在不同时间点的差值，即测量t1与t2之间电压V1与V2的差值。由于采用SMP04同一封装内的两个采样保持放大器，因此电路的对称性很好。SMP04输出后送到仪表放大器AMP02差分放大，RG用于设置仪表放大器增益。VOUT=G(V1-V2)，G=50k／RG 1。
