由MAX4102／4103构成的反相增益电路

2017-08-14 11:04

关键词：放大电路电路 MAX4102

由MAX4102／4103构成的反相增益电路

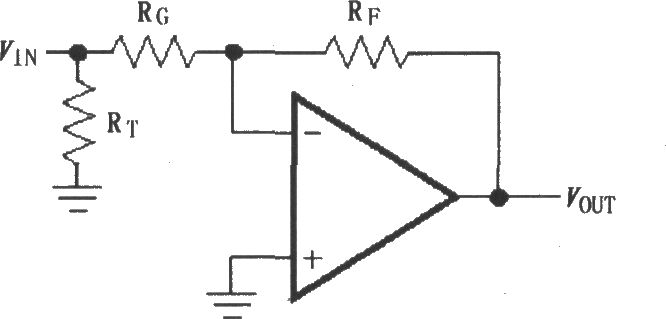

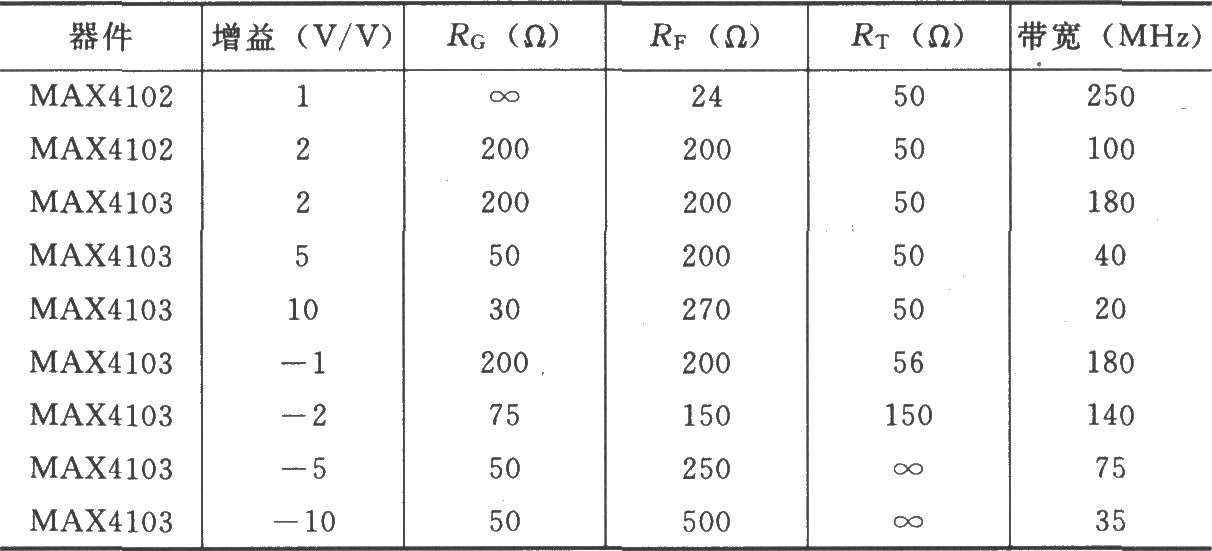

如图所示为由MAX4102／4103构成的反相增益电路，放大器的增益由RF与RG比值确定，且不会影响放大器频率补偿。RF与RG阻值、带宽及增益的选择见下表。VOUT=-(RF／RG)VIN。

由MAX4102／4103构成的反相增益电路

由MAX4102／4103构成的反相增益电路
