由MAX4450／4451构成的单位增益线驱动电路

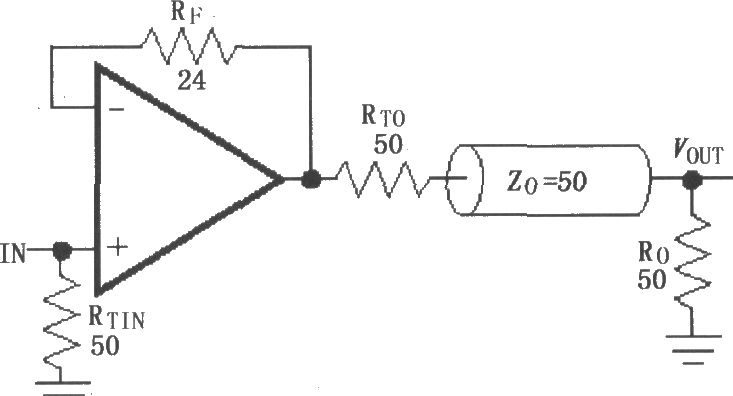

如图所示为由MAX4450／4451构成的单位增益线驱动电路。MAX4450／4451内部具有补偿，在反馈回路中串联一个24Ω电阻，可以降低反馈回路形成的电容与电感并联Q值，以改进电路的交流特性。输出端采用同轴电缆传输线放大信号，为了使传输过程反射最小，负载上获得最大功率，选择终端阻抗(50Ω)、放大器输出阻抗及传输线特性阻抗三者相等，即阻抗匹配。
