AN7100S双声道音频功率放大电路

2016-07-05 15:37

关键词：功放电路音响

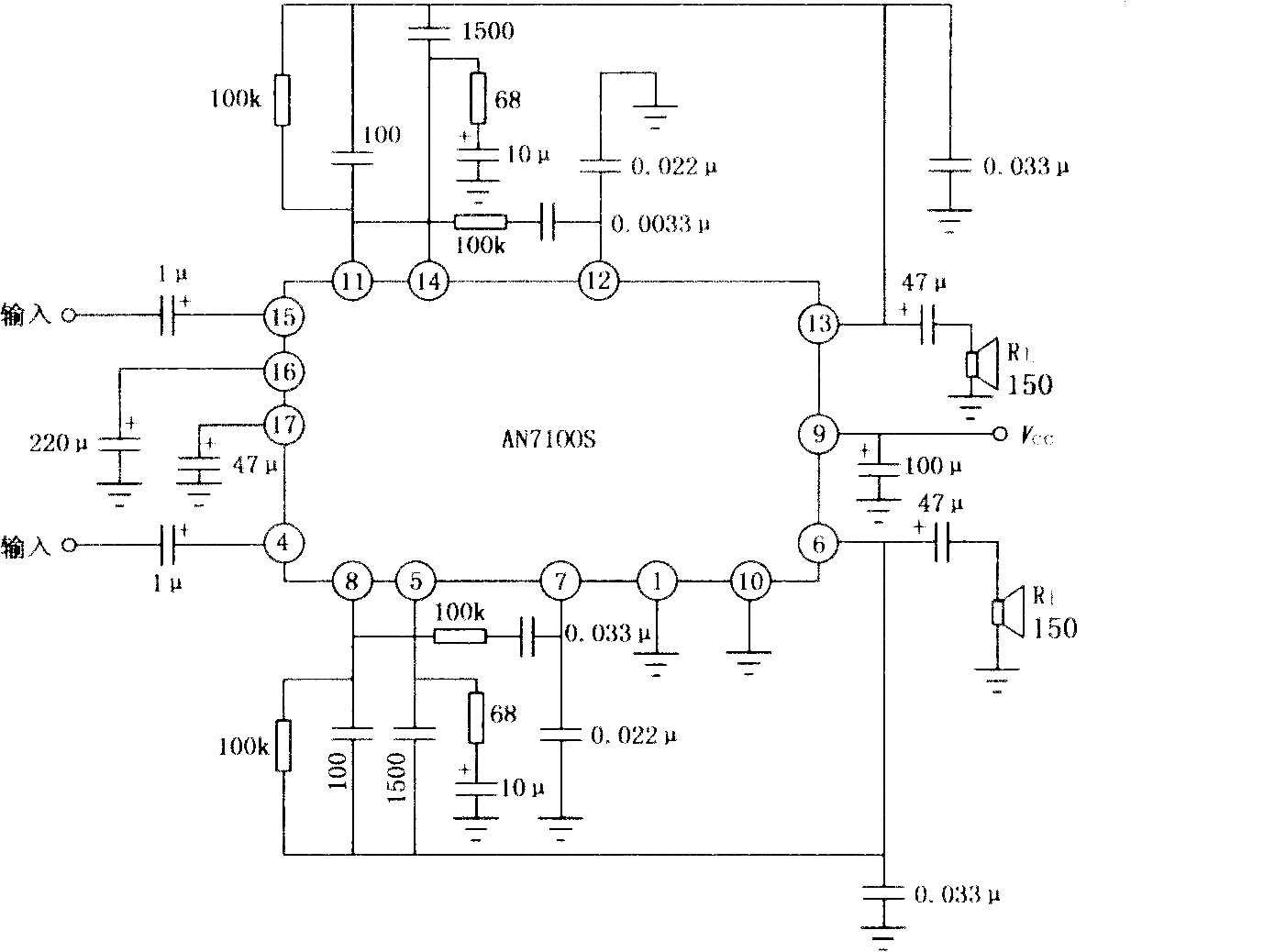

AN7100S是双声道音频功率放大电路，采用18脚双列扁平封装，工作电源电压范围为1～3V，该电路静态电流小、噪声低、失真度小，适用于1．5V电源电压的收录机。AN7100S的最大电源电压VCC=3V，允许功耗PD=60mW(TA=25℃)。其典型应用电路如图所示。
