AN7113S音频功率放大电路

2016-07-05 15:37

关键词：功放电路扬声器

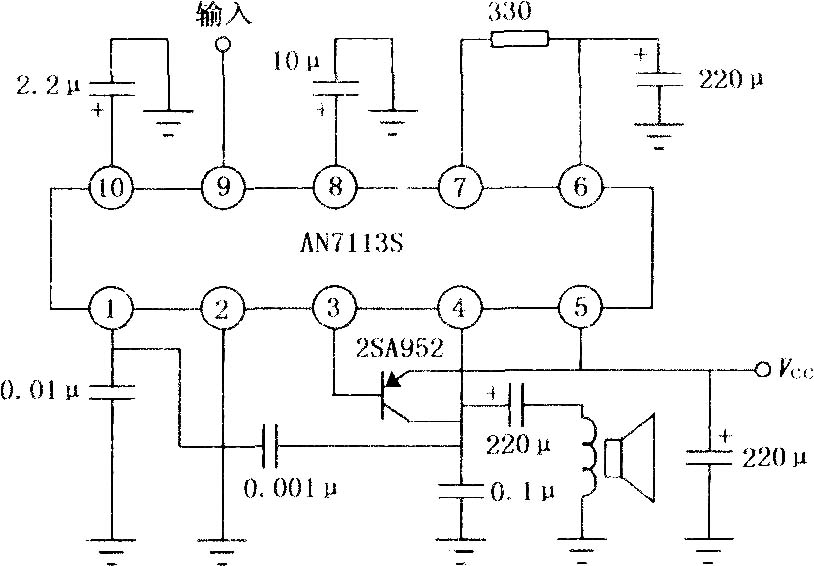

AN7113S是音频功率放大电路，采用10脚双列扁平封装，工作电源电压范围为1．8～4．5V，电路的外接元件少，其静态电流根据不同负载可以调整。该电路适用于低压微型收音机或收录机中作功率放大器。AN7113S的最大电源电压VCC=4．5V，允许功耗PD=360mW(T=25℃)。如图所示为AN7113S的典型应用电路。
