50W高保真集成音频功放电路(TDA1514A)

2016-07-05 15:37

关键词：功放电路扬声器

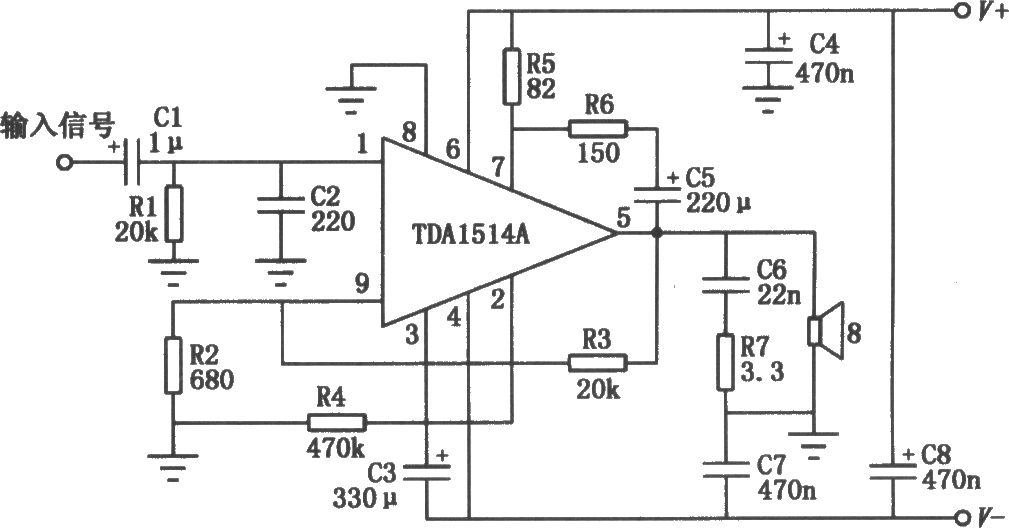

如图所示是由音频集成功放 TDA1514A组成的典型应用电路。TDA1514A是飞利浦公司生产的50W高保真音频放大集成电路，其内部保护电路齐全，除了一般的过热、输出短路保护外，还具有安全工作区域保护。电路还设置了无声开关，用来抑制开机噪声的出现。电路设计中也考虑了较好的纹波抑制和较低的失调，同时还具有很低的热阻。
