300W高保真功率放大电路

2016-07-05 15:37

关键词：功放电路扬声器

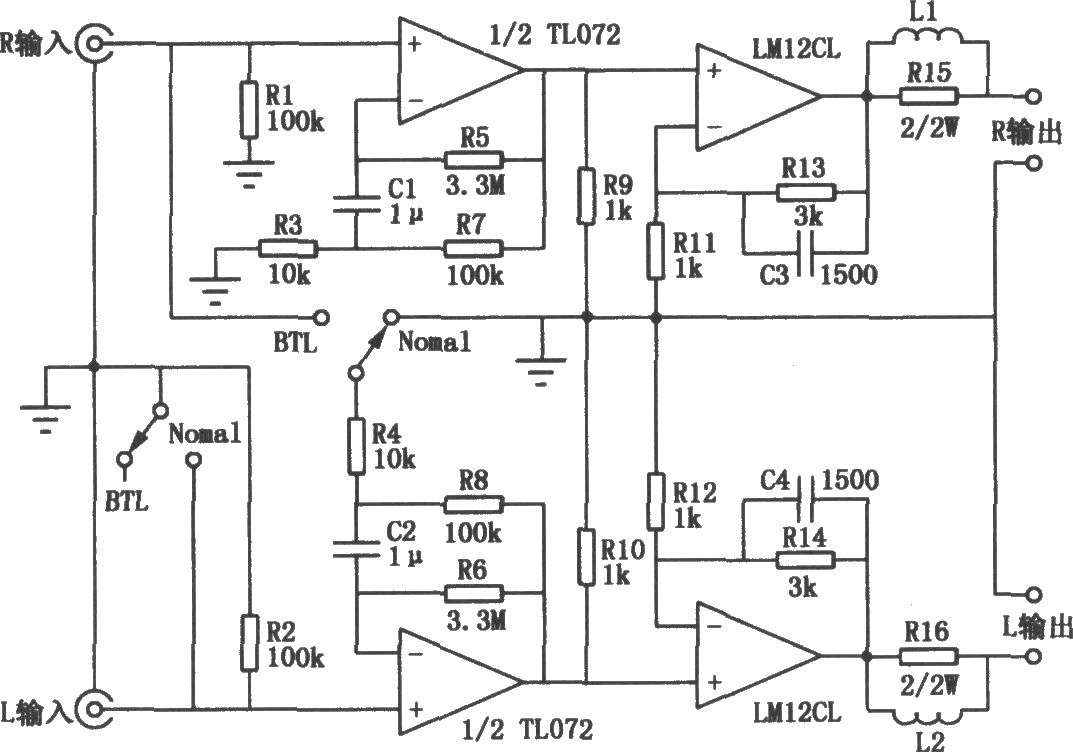

这种放大电路的输出功率在负载8Ω、BTL单声道时为300W；负载6Ω、立体声输出时为l00W 100W。电路使用了美国国家开云棋牌官网在线客服公司的大功率放大器LM21CL。它采用普通的TO-3型金属封装(体积和一般的大功率三极管一样)，额定输出功率150W，最大供电电压80V，最大输出电流10A，其电路如图所示。
