LM1876的单电源供电音频功率放大电路

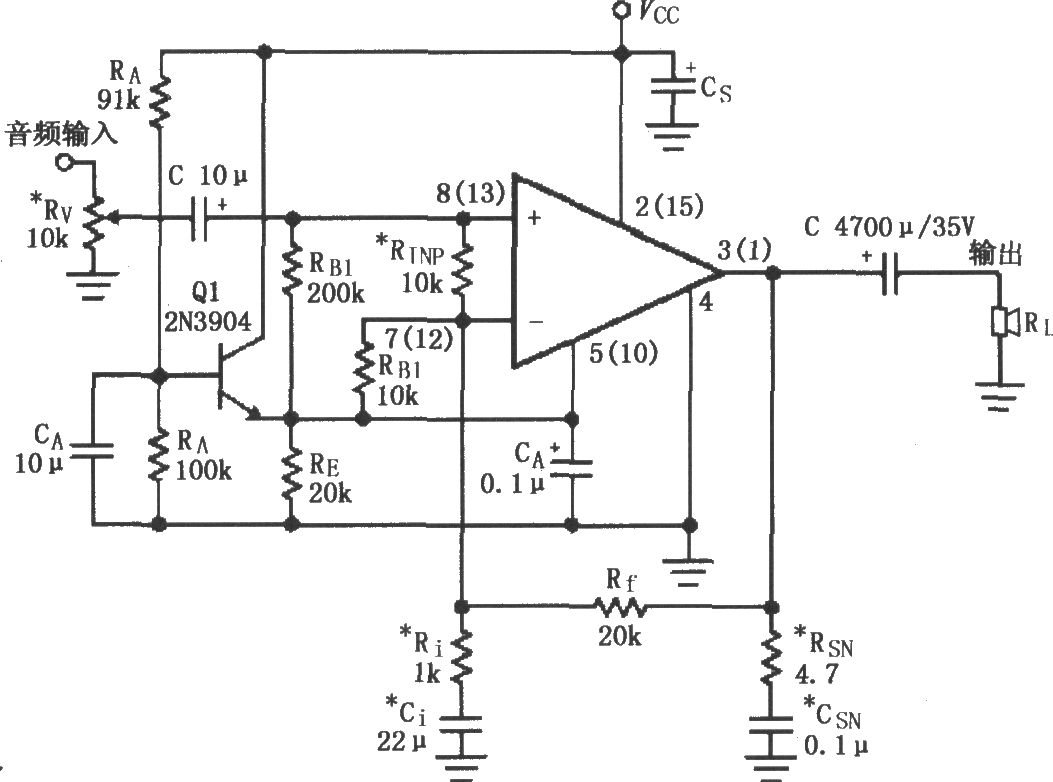

如图所示为LM1876的单电源供电音频功率放大电路。LM1876单电源供电与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用91kΩ电阻与100kΩ电阻分压取约1／2VCC作为偏置电压，经过Q1电压跟随器加到LM1876输入端，使输出电压以1／2VCC。为基准上下变化，因此可以获得最大的动态范围。图中“*”为可选用的元件，主要用于抑制放大器高频自激振荡；如果没有出现高频自激振荡，放大器工作稳定，则不需要用。
