LM4835／4838单片立体声电桥音频功率放大器

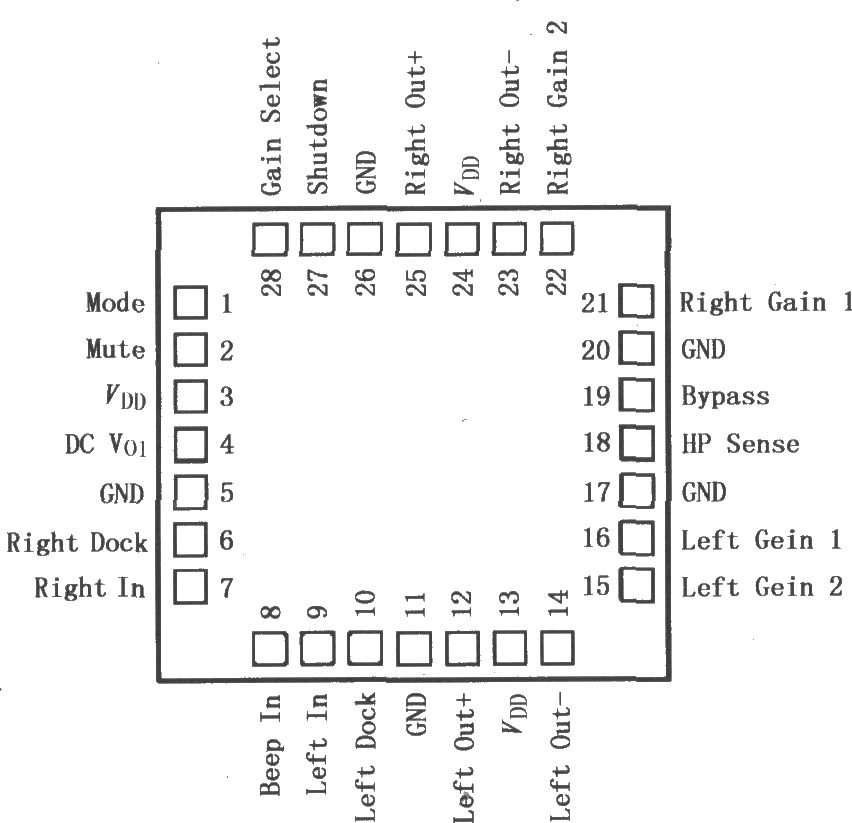

LM4835／4838是单片立体声电桥音频功率放大器，提供直流音量控制，能够输出2W功率带动4kΩ负载，总谐波失真及噪声(THD N)低于1．0％；或者输出2．2W功率带动3Ω负载，总谐波失真及噪声(THD N)低于1．0％。LM4835／4838音频功放具有最少的外部元件数量，能够提供高品质的输出功率。LM4835／4838综合了直流音量控制、立体声电桥音频功率放大器、可选择增益或低音提升，因此最适合应用于多媒体监视器、便携式收音机、台式和便携式计算机，其引脚排列如图所示。
