LM4903／4905音频功率放大器的典型应用电路(MSOP封装)
2016-07-05 15:37

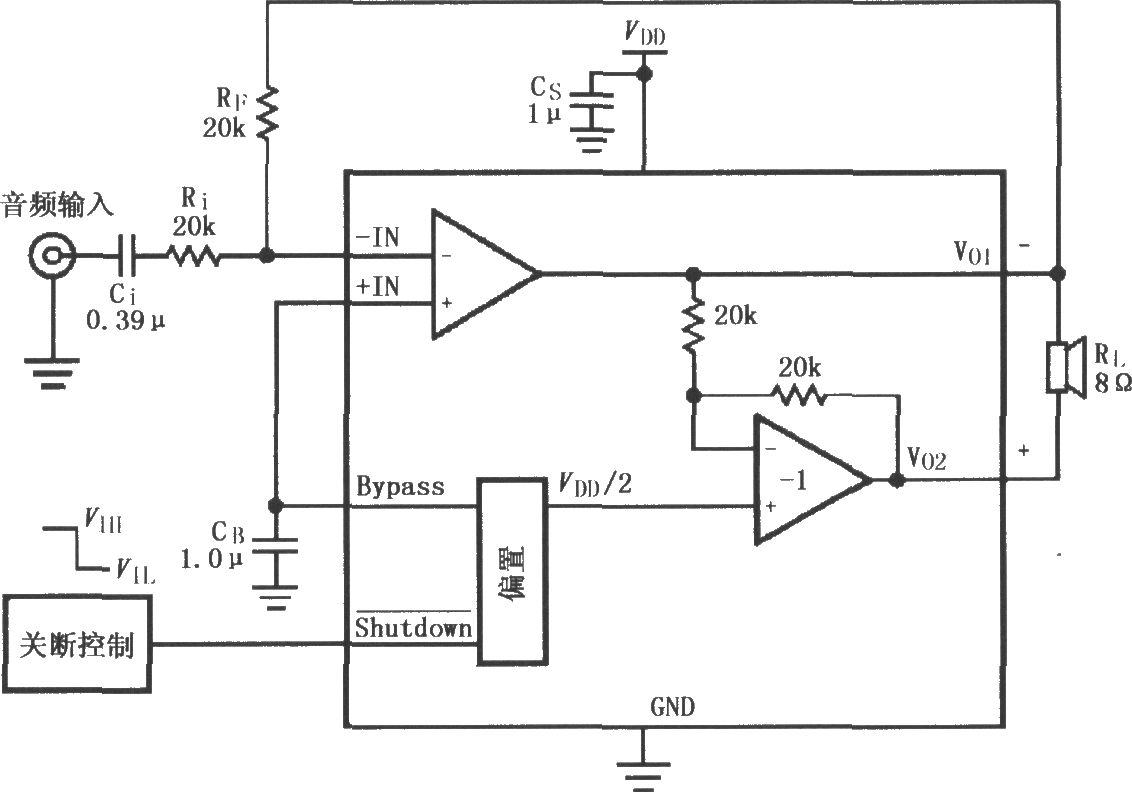

如图所示为LM4903／4905音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则通过CB交流接地，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。1脚为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。
如图所示为LM4903／4905音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则通过CB交流接地，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。1脚为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。
