LM4904的音频功率放大电路(微型SMD封装)
2016-07-05 15:37

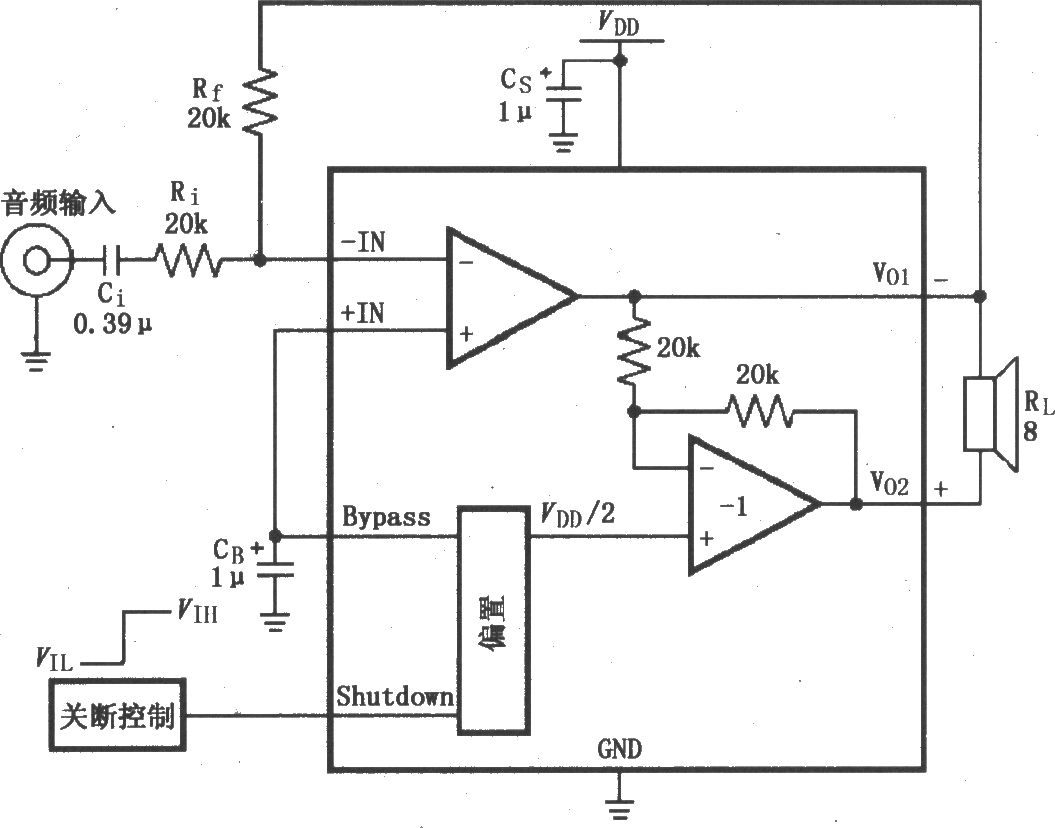

如图所示为LM4904的音频功率放大电路(微型SMD封装)。音频信号输入后,经过Ci、Ri耦合加到放大器的反相输入端,而放大器的同相输入端则通过CB交流接地,功率放大后从Vo1和Vo2以电桥输出的形式加到扬声器。当3脚为逻辑高电平时放大器微功率关断,为逻辑低电平时放大器全功率工作。
